Bộ điều khiển tủ sốc nhiệt của SETCOM lắp thay cho bộ đã hỏng trên tủ sốc
nhiệt hai buồng và ba buồng. Buồng nóng, buồng lạnh, hệ lạnh cấp sâu và cơ cấu damper giữ
nguyên — chỉ thay lớp điều khiển.
Bộ điều khiển gồm những gì
Mã hàng SCC-TS-10 — bộ điều khiển tủ sốc nhiệt. Một mã đã gồm đủ máy tính điều khiển, màn cảm ứng, bộ đọc cảm biến và mạch vào/ra, cộng giấy phép phần mềm cho một máy.
Phần cứng lắp vào tủ sẵn có của bạn; vỏ tủ, máy nén, dàn gia nhiệt và toàn bộ phần cơ giữ nguyên. Cấu hình cụ thể chốt sau khi khảo sát tủ.
Tủ sốc nhiệt khó hơn tủ thường ở chỗ nào
Tủ nhiệt thường chỉ có một vòng điều khiển. Tủ sốc nhiệt có ba vùng nhiệt
phải giữ cùng lúc, cộng thêm một cơ cấu cơ khí phải điều khiển đúng thời điểm:
- Buồng nóng giữ sẵn ở nhiệt cao (thường 125–150 °C).
- Buồng lạnh giữ sẵn ở nhiệt thấp (thường −40 đến −65 °C).
- Buồng test nơi đặt mẫu, nhận luồng khí từ buồng nóng hoặc buồng lạnh.
- Damper đóng mở để chuyển luồng khí giữa ba buồng.

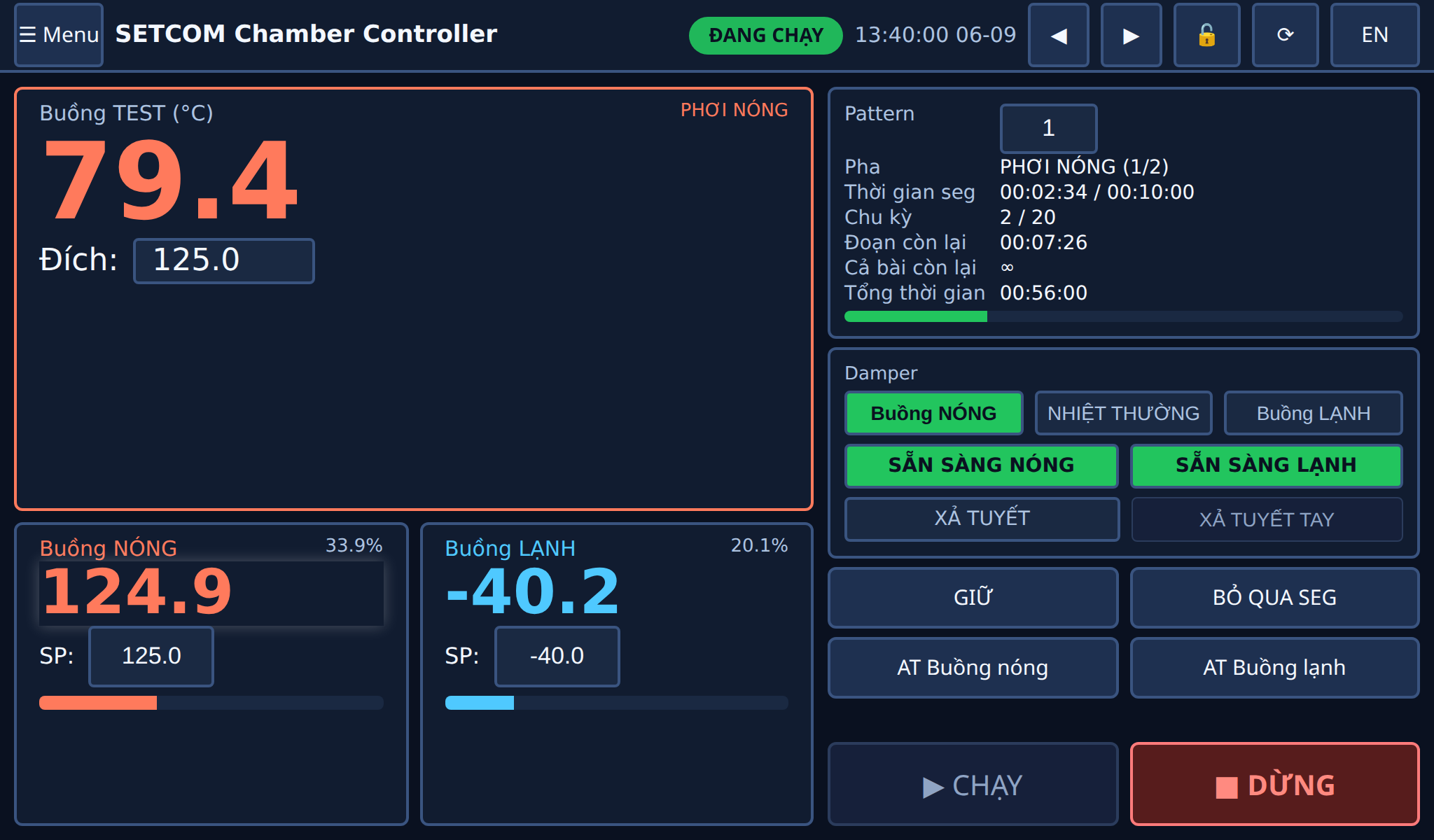

Cái khó là thời điểm. Mở damper khi buồng chưa đạt nhiệt thì mẫu không nhận
đủ sốc, cả bài thử mất giá trị. Vì thế máy có chế độ chờ hai buồng sẵn sàng
trước khi bắt đầu phơi — trên màn hình hiện rõ “CHỜ 2 BUỒNG ĐẠT” và hai đèn báo sẵn sàng.

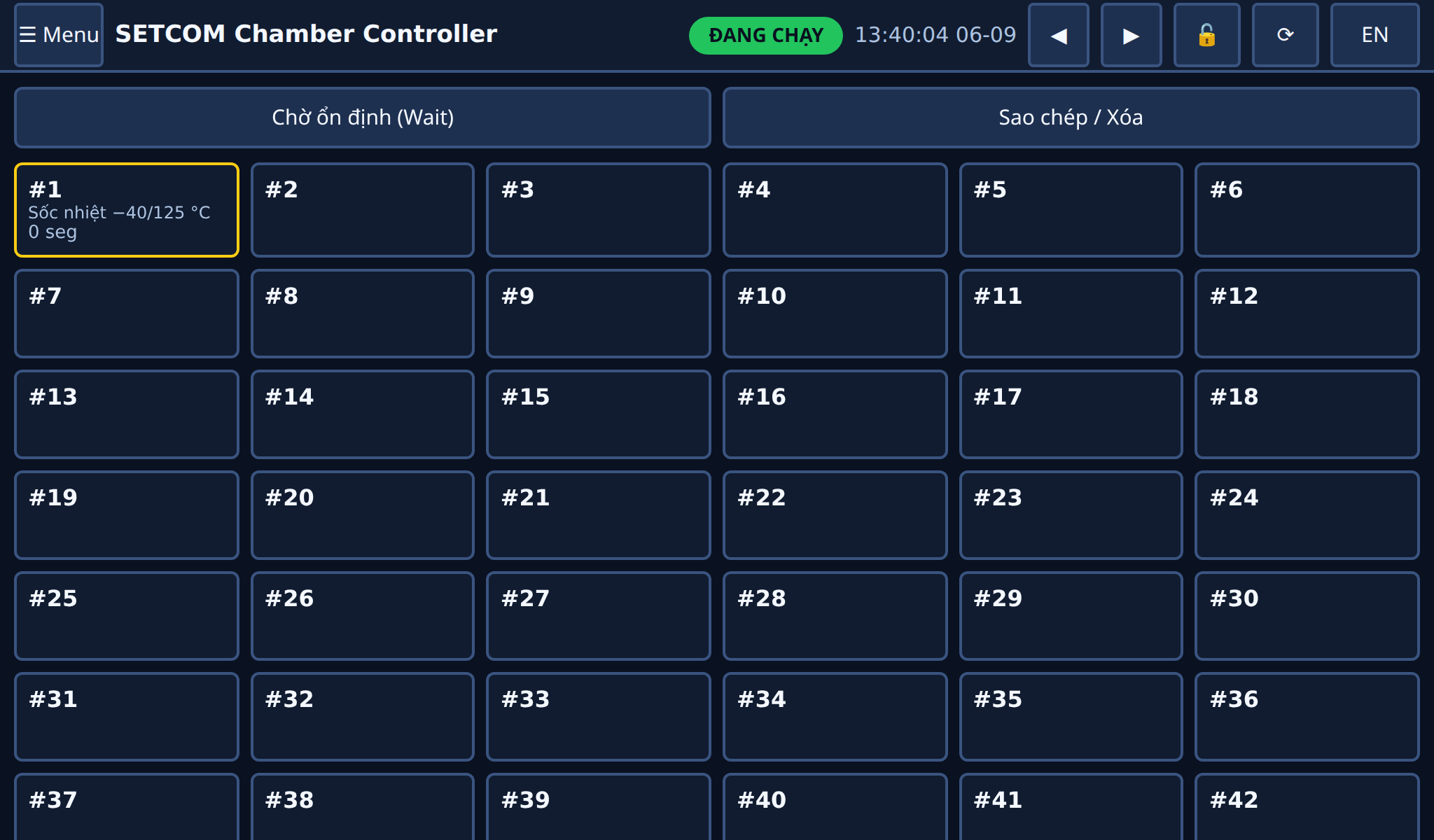

Bài thử theo đúng bảng của máy gốc
Chương trình sốc nhiệt đặt được:
- Nhiệt độ và thời gian phơi của buồng nóng, buồng lạnh và buồng nhiệt thường.
- Số chu kỳ — từ vài chục tới vài nghìn vòng.
- Có chờ buồng nóng sẵn sàng và chờ buồng lạnh sẵn sàng hay không.
- Xả tuyết sau mỗi số chu kỳ đặt trước, kèm thời gian xả và nhiệt độ đặt
của buồng lạnh khi xả. - Cách kết thúc: dừng hẳn, giữ nguyên điều kiện cuối, hoặc xả tuyết xong mới dừng.
Xả tuyết — chỗ tủ sốc nhiệt hay chết
Buồng lạnh chạy ở −40 °C liên tục thì hơi ẩm đóng băng dần trên dàn bay hơi. Đóng dày thì
buồng không xuống nhiệt được nữa, mà bài thử vẫn chạy tiếp — kết quả sai mà không ai biết.
Máy đếm số chu kỳ và tự chen một lần xả tuyết vào giữa bài, xong mới chạy tiếp. Cần xả gấp
thì có nút xả tuyết tay ngay trên màn vận hành.

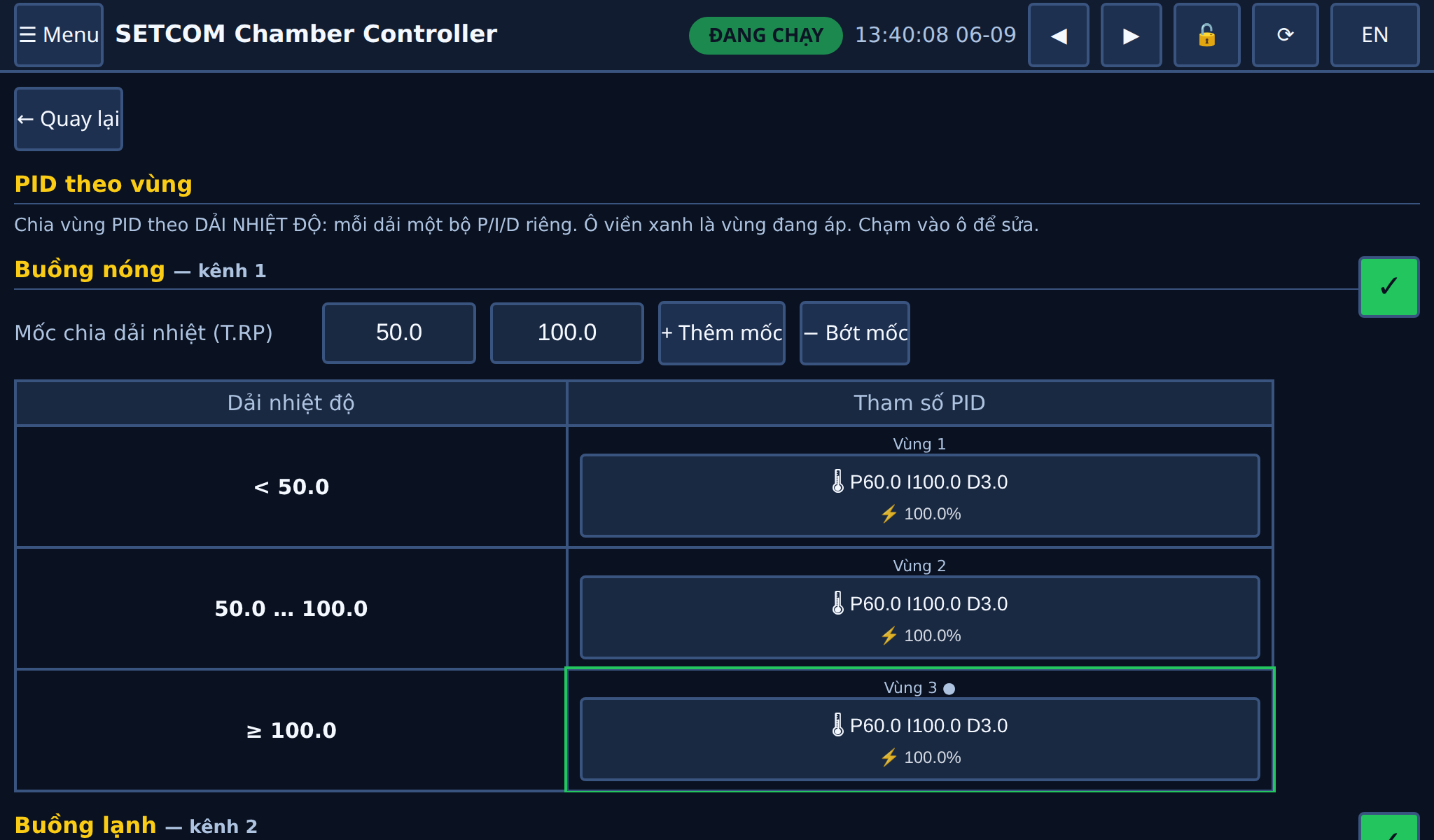

Bộ số PID riêng cho từng buồng
Ba buồng có đặc tính khác hẳn nhau — buồng nóng dùng điện trở, buồng lạnh dùng máy nén cấp
sâu — nên mỗi buồng giữ một bộ số riêng, dò riêng bằng nút AT buồng nóng và
AT buồng lạnh ngay trên màn hình.
Máy sốc nhiệt còn có bộ số mặc định riêng, khác với tủ nhiệt thường. Đây là chi tiết đã trả
giá: dùng bộ số của tủ thường cho tủ sốc nhiệt thì buồng test vọt lố hàng chục độ.

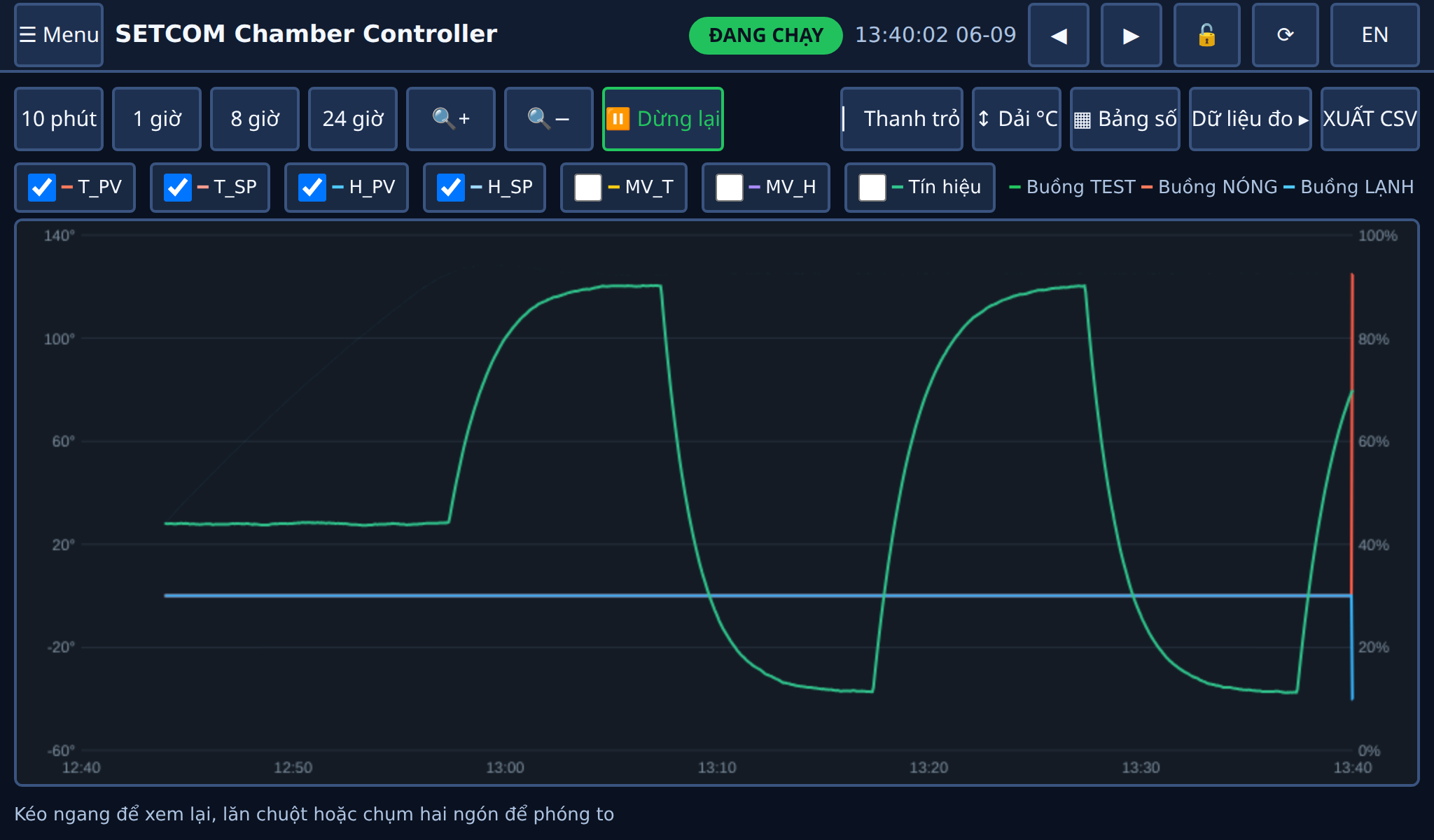

Ghi lại toàn bộ chu kỳ
Máy ghi một mẫu mỗi giây cho cả ba buồng, giữ khoảng 90 ngày. Với bài sốc
nhiệt chạy hàng nghìn chu kỳ trong nhiều tuần, đây là cách duy nhất chứng minh mọi chu kỳ đều
đạt nhiệt — chép tay thì không ai làm nổi. Xuất CSV theo khoảng thời gian chọn.
Tủ sốc nhiệt của bạn đang hỏng gì
Ba hỏng hóc chúng tôi hay gặp: bộ điều khiển chết hẳn; màn hình cảm ứng chết nhưng máy vẫn
chạy; và damper không chuyển đúng lúc do phần điều khiển sai chứ không phải cơ cấu hỏng.
Gửi cho chúng tôi ảnh nhãn máy, ảnh bộ điều khiển và ảnh bảng điện mở nắp — chúng tôi trả
lời trong ngày làm việc. Xem thêm
thay bộ điều khiển chamber.
