Bộ điều khiển tủ nhiệt độ độ ẩm của SETCOM lắp thay cho bộ đã hỏng trên
tủ thử nhiệt ẩm, tủ ổn định môi trường và tủ lão hoá gia tốc. Buồng, máy nén, dàn gia nhiệt,
bơm ẩm và toàn bộ phần cơ giữ nguyên.
Bộ điều khiển gồm những gì
Mã hàng SCC-TH-10 — bộ điều khiển tủ nhiệt độ – độ ẩm. Một mã đã gồm đủ máy tính điều khiển, màn cảm ứng, bộ đọc cảm biến và mạch vào/ra, cộng giấy phép phần mềm cho một máy.
Phần cứng lắp vào tủ sẵn có của bạn; vỏ tủ, máy nén, dàn gia nhiệt và toàn bộ phần cơ giữ nguyên. Cấu hình cụ thể chốt sau khi khảo sát tủ.
Điều khiển ẩm theo bầu khô — bầu ướt
Đây là phương pháp mà hầu hết tủ thử nghiệm dùng: một cảm biến đo nhiệt độ buồng, một cảm
biến đo nhiệt độ bầu ướt. Phần mềm nhận điểm đặt là nhiệt độ và độ ẩm tương
đối, rồi tự quy đổi ra nhiệt độ bầu ướt cần giữ bằng công thức tâm lý kế.

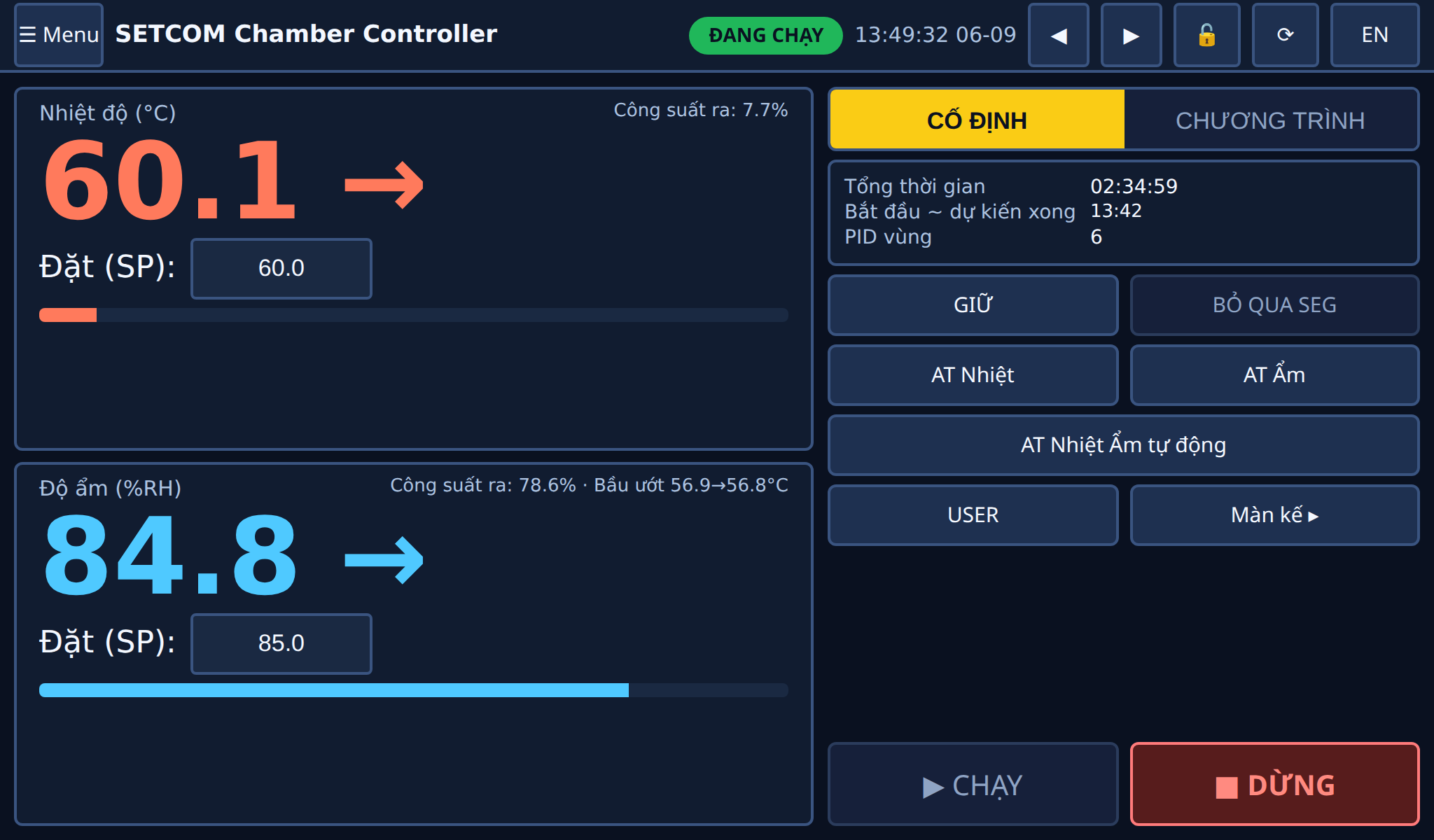

Trên màn hình, người vận hành chỉ nhìn thấy hai con số quen thuộc — 60 °C và 85 %RH. Nhiệt
độ bầu ướt mà máy đang nhắm tới vẫn hiện bên cạnh cho thợ kỹ thuật kiểm tra khi cần.

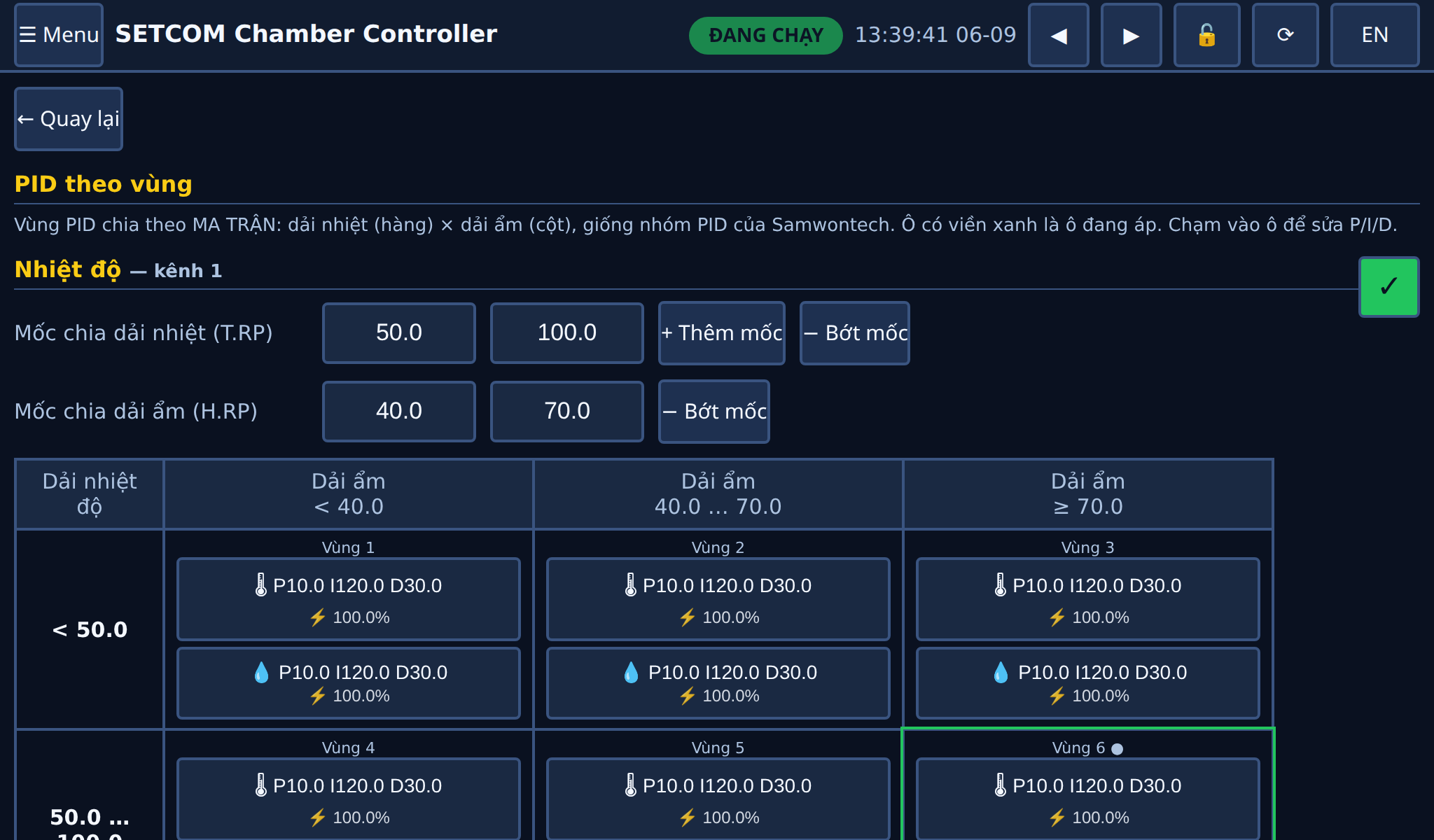

Chín ô tham số, không dùng một bộ cho cả thang
Tủ nhiệt ẩm khó chỉnh hơn tủ nhiệt vì hai vòng ảnh hưởng lẫn nhau: bơm ẩm phun hơi làm tăng
nhiệt, giàn hạ ẩm làm lạnh cũng đổi nhiệt. Vì thế máy chia
3 dải nhiệt × 3 dải ẩm = 9 ô, mỗi ô một bộ số riêng.
Chạy 40 °C / 90 %RH và chạy 85 °C / 30 %RH là hai bài toán hoàn toàn khác nhau — dùng chung
một bộ số thì một trong hai điểm sẽ dao động hoặc vào rất chậm. Đổi bộ số ngay khi máy đang
chạy vẫn có hiệu lực ở vòng quét kế tiếp, nên chỉnh xong là thấy kết quả liền.
Máy tự đo tủ rồi tự đề nghị bộ số
Có sẵn phép thử tự động cho riêng vòng nhiệt, riêng vòng ẩm,
và cả hai vòng nối tiếp nhau. Khi dò vòng nhiệt, máy tự tắt vòng ẩm — nếu để
bơm ẩm chạy thì hơi nóng của nó làm sai kết quả đo. Đây là lỗi kinh điển khi chỉnh tay.
Thời gian dò tuỳ khối nhiệt của tủ: trên tủ mẫu của chúng tôi, vòng nhiệt mất 34–52 phút,
vòng ẩm 22 phút.
Ghi số đo mỗi giây cho hồ sơ kiểm định
Máy ghi một mẫu mỗi giây, giữ khoảng 90 ngày chạy liên tục.

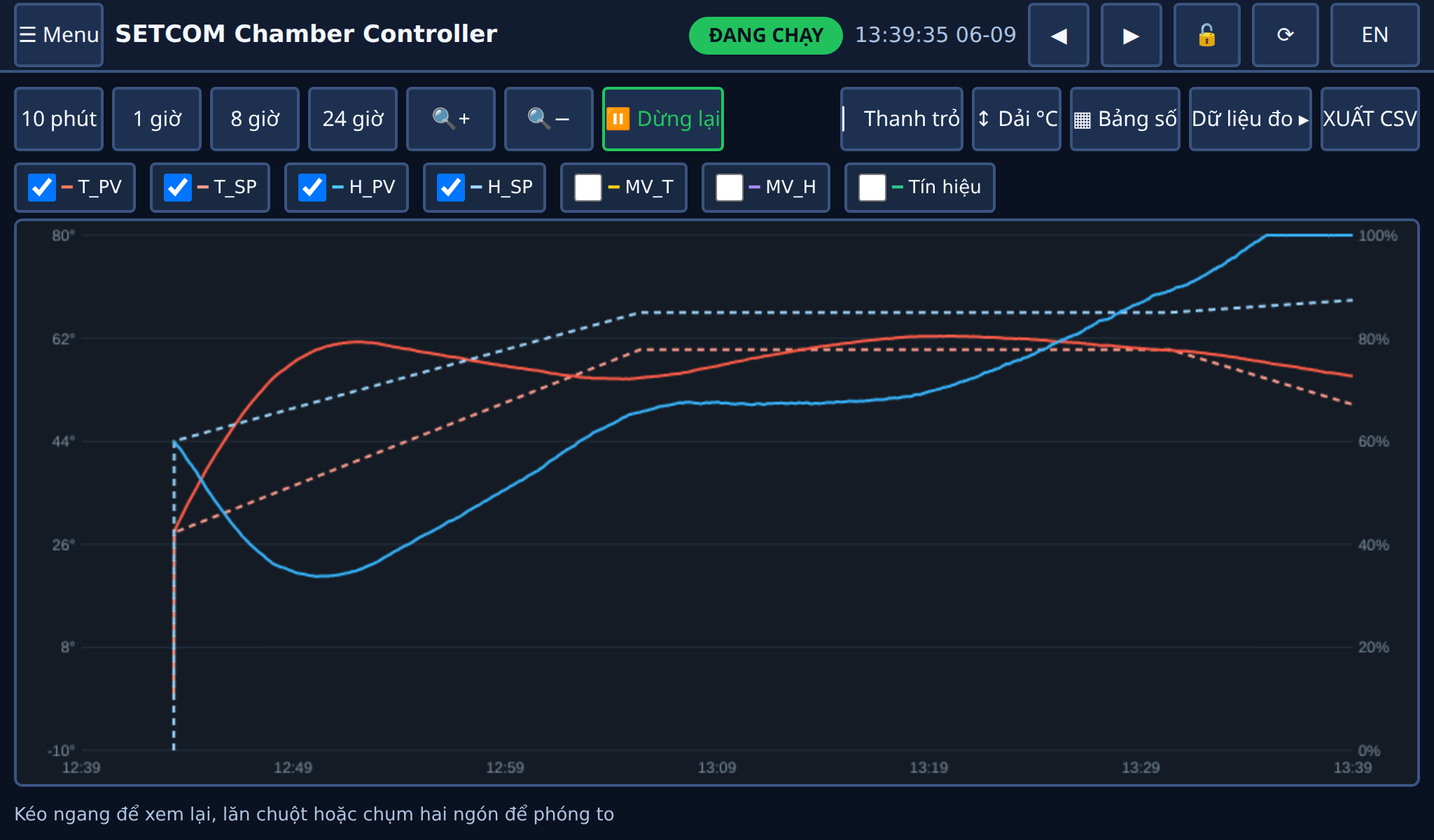

Đồ thị hiện cùng lúc bốn đường: nhiệt độ đo, nhiệt độ đặt, độ ẩm đo, độ ẩm đặt — nhìn là biết
tủ bám đích đến đâu trong suốt bài thử. Xuất CSV theo khoảng thời gian chọn để dán vào báo cáo.
Ghi mỗi giây chứ không phải mỗi phút là có lý do: dao động thật của tủ có chu kỳ tính bằng
chục giây. Ghi thưa thì đồ thị trông mượt nhưng đã giấu mất chỗ tủ đang dao động.
Chương trình thử nhiều đoạn

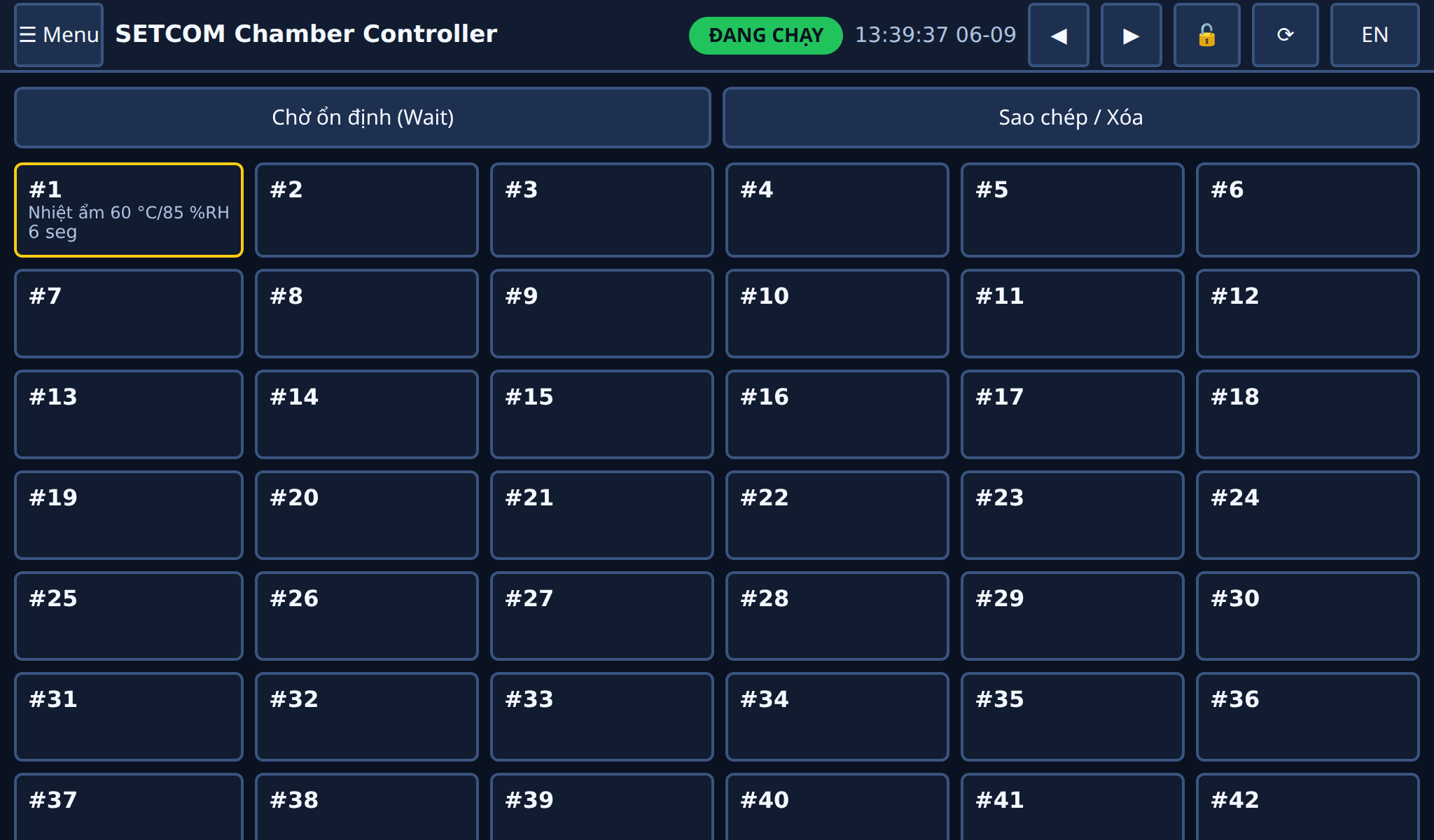

120 chương trình, mỗi bài tới 99 đoạn. Mỗi đoạn đặt riêng
nhiệt độ đích, độ ẩm đích, thời gian, dốc hay giữ ngay, và có chờ ổn định hay không. Lặp cả
bài hoặc lặp riêng một khúc — tiện cho bài chu kỳ ẩm nóng phải chạy hàng chục vòng.
Những chỗ hay hỏng ở bộ điều khiển cũ
- Màn hình cảm ứng chết — máy vẫn chạy nhưng không đặt được gì.
- Không xuất được dữ liệu — bên đánh giá đòi đồ thị mà máy không có cổng nào.
- Menu tiếng nước ngoài — thợ vận hành đặt nhầm, hỏng cả mẻ thử.
- Hãng ngừng bán phụ tùng cho đời máy đó, chờ hàng tính bằng tháng.
Gửi cho chúng tôi ảnh nhãn máy, ảnh bộ điều khiển đang hỏng và ảnh bảng điện mở nắp —
chúng tôi trả lời trong ngày làm việc. Xem thêm
thay bộ điều khiển chamber.
