Tủ sốc nhiệt Sanwood là dòng thiết bị thử nghiệm nhiệt độ uy tín, được nhiều nhà máy sản xuất linh kiện điện tử, ô tô và vật liệu tin dùng. Các model phổ biến như SMC-150-CC (150 lít, 2 buồng) và SMC-225-CD (225 lít, 3 buồng) thường gặp lỗi không lên nhiệt độ dương (+85°C, +150°C) do hệ thống gia nhiệt (heater) bị hỏng. SETCOM chuyên sửa chữa tủ sốc nhiệt Sanwood, với hơn 15 năm kinh nghiệm xử lý lỗi heater, cảm biến nhiệt độ và hệ thống điều khiển, cam kết khắc phục triệt để và bảo hành dài hạn.
📞 Hotline sửa tủ sốc nhiệt Sanwood: 0913 425 986

Tủ sốc nhiệt Sanwood SMC-150-CC và SMC-225-CD – Đặc điểm kỹ thuật
Sanwood là thương hiệu thiết bị thử nghiệm hàng đầu Trung Quốc, với dòng tủ sốc nhiệt SMC được thiết kế theo tiêu chuẩn IEC 60068-2-14 (Test N: Change of Temperature). Hai model phổ biến nhất tại Việt Nam:
Sanwood SMC-150-CC (2 buồng)
Thông số kỹ thuật:
- Dung tích: 150 lít mỗi buồng (tổng 300 lít)
- Dải nhiệt độ: -40°C đến +150°C
- Tốc độ chuyển đổi: 3-5°C/phút (không tải)
- Đồng đều nhiệt độ: ±2°C (ASTM E1, IEC 60068)
- Công suất heater: 3.5 kW x 2 buồng
- Hệ thống làm lạnh: Cascade 2 tầng (R404A + R23)
- Điều khiển: PID controller Omron hoặc RKC
- Nguồn điện: 3 pha 380V, 50Hz
Sanwood SMC-225-CD (3 buồng)
Thông số kỹ thuật:
- Dung tích: 225 lít mỗi buồng (tổng 675 lít)
- Dải nhiệt độ: -65°C đến +180°C (model CD mở rộng)
- Tốc độ chuyển đổi: 5-8°C/phút (không tải)
- Đồng đều nhiệt độ: ±1.5°C
- Công suất heater: 5 kW x 3 buồng
- Hệ thống làm lạnh: Cascade 2 tầng (R404A + R508B)
- Điều khiển: Màn hình cảm ứng HMI 7 inch
- Nguồn điện: 3 pha 380V, 50Hz
| Đặc điểm | SMC-150-CC | SMC-225-CD |
|---|---|---|
| Số buồng | 2 buồng | 3 buồng |
| Dải nhiệt độ | -40°C ~ +150°C | -65°C ~ +180°C |
| Công suất heater | 3.5 kW/buồng | 5 kW/buồng |
| Tốc độ đổi nhiệt | 3-5°C/phút | 5-8°C/phút |
| Ứng dụng | Linh kiện điện tử, PCB | Ô tô, hàng không vũ trụ |

Triệu chứng lỗi không lên nhiệt độ trên Sanwood SMC
Khi hệ thống gia nhiệt (heater) tủ sốc nhiệt Sanwood gặp sự cố, thiết bị sẽ xuất hiện các dấu hiệu sau:
✗ Nhiệt độ không tăng lên +85°C hoặc +150°C
Sau khi khởi động chu kỳ nóng, nhiệt độ buồng chỉ đạt 30-40°C rồi dừng lại, không thể tăng lên mức cài đặt. Màn hình controller hiển thị nhiệt độ cài đặt (setpoint) là +85°C nhưng nhiệt độ thực tế (process value) chỉ ở 35-45°C.
✗ Tốc độ tăng nhiệt chậm bất thường
Bình thường tủ Sanwood tăng nhiệt 3-5°C/phút, nhưng khi heater hỏng chỉ tăng được 0.5-1°C/phút. Chu kỳ gia nhiệt từ -40°C lên +85°C thay vì 25-30 phút lại kéo dài đến 60-90 phút hoặc không bao giờ đạt.
✗ Báo lỗi “Heater Over Temperature” hoặc “Heater Fault”
Màn hình HMI hiển thị mã lỗi: E03 (Heater SSR failure), E05 (Over temperature alarm), hoặc E12 (Heater element broken). Đèn LED cảnh báo màu đỏ trên tủ điện nhấp nháy liên tục.
✗ Cầu chì heater bị cháy liên tục
Cầu chì (fuse) hoặc MCB bảo vệ mạch heater (thường 20A-32A) bị cháy/ngắt liên tục khi khởi động gia nhiệt. Nguyên nhân: heater bị chập mass, SSR (Solid State Relay) bị ngắn mạch, hoặc dây điện bị hở.
✗ Chỉ một số buồng lên nhiệt, buồng khác không hoạt động
Trên model SMC-150-CC (2 buồng), chỉ có buồng trên lên nhiệt bình thường, buồng dưới không tăng nhiệt. Trên SMC-225-CD (3 buồng), chỉ 1-2 buồng hoạt động, buồng còn lại lỗi heater.

Nguyên nhân tủ sốc nhiệt Sanwood lỗi heater
Hệ thống gia nhiệt tủ sốc nhiệt Sanwood hoạt động ở điều kiện khắc nghiệt (nhiệt độ dao động -65°C đến +180°C), các nguyên nhân chính gây lỗi:
1. Thanh heater (heating element) bị đứt/cháy
Thanh sấy gia nhiệt (thường là loại Finned Tubular Heater hoặc Tubular Heater) bị đứt dây điện trở bên trong do mỏi nhiệt sau 5-7 năm vận hành. Kiểm tra bằng đồng hồ vạn năng: nếu điện trở = ∞ (vô cùng) → heater đứt hoàn toàn. Nếu điện trở quá thấp (dưới 10Ω cho heater 3kW) → heater bị chập.
2. SSR (Solid State Relay) bị hỏng
SSR là rơ le bán dẫn điều khiển đóng/ngắt heater theo tín hiệu từ PID controller. SSR Sanwood thường dùng loại 40A-100A. Khi SSR bị ngắn mạch (short), heater luôn bật → quá nhiệt. Khi SSR bị hở mạch (open), heater không bật → không lên nhiệt. Thử nghiệm: dùng đồng hồ đo điện trở 2 đầu output SSR khi có tín hiệu điều khiển.
3. Cảm biến nhiệt độ (thermocouple/RTD) sai lệch
Sanwood SMC thường dùng cảm biến K-type thermocouple (dải -200°C ~ +1200°C) hoặc PT100 RTD. Nếu cảm biến bị lão hóa, báo nhiệt độ sai (+10°C so với thực tế), controller nghĩ buồng đã đạt nhiệt nên ngắt heater sớm. Hiệu chuẩn cảm biến bằng nhiệt kế chuẩn hoặc thay cảm biến mới.
4. PID controller bị lỗi hoặc cài đặt sai
Controller Omron E5CC, RKC REX-C hoặc HMI Sanwood có thể bị lỗi phần mềm, mất thông số PID (P, I, D), hoặc bị nhiễu xung. Kiểm tra output controller: nếu output heater = 0% khi nhiệt độ thấp hơn setpoint → controller hỏng. Reset controller hoặc nạp lại firmware.
5. Contactor hoặc cầu chì bảo vệ hỏng
Contactor AC (220V/380V) điều khiển nguồn chính cho heater bị dính tiếp điểm hoặc hỏng cuộn hút. Cầu chì (fuse) loại ceramic hoặc MCB bị yếu sau nhiều năm, dễ cháy khi heater khởi động dòng đột biến. Thay contactor/fuse mới đúng công suất.
6. Dây điện heater bị lỏng/hở/cháy
Do rung động khi vận hành lâu, đầu nối heater (terminal block) bị lỏng, tạo điện trở tiếp xúc cao → nóng cháy. Dây điện chịu nhiệt (silicone cable 1.5-2.5 mm²) bị cháy cách điện. Kiểm tra toàn bộ đường dây từ SSR → contactor → heater.
| Triệu chứng | Nguyên nhân khả dĩ | Cách kiểm tra |
|---|---|---|
| Không lên nhiệt hoàn toàn | Heater đứt, SSR hở mạch | Đo điện trở heater, đo output SSR |
| Lên nhiệt chậm (<1°C/phút) | Heater suy giảm, quạt tuần hoàn hỏng | Đo dòng điện heater, kiểm tra quạt |
| Quá nhiệt (>200°C) | SSR ngắn mạch, sensor sai lệch | Kiểm tra SSR, hiệu chuẩn sensor |
| Cầu chì cháy liên tục | Heater chập mass, dây điện ngắn mạch | Đo cách điện heater ra mass (≥1MΩ) |
| Chỉ 1 buồng hoạt động | Heater/SSR buồng còn lại hỏng | Kiểm tra từng buồng riêng biệt |

Quy trình sửa chữa lỗi heater tủ sốc nhiệt Sanwood tại SETCOM
SETCOM áp dụng quy trình 8 bước chuẩn quốc tế để chẩn đoán và sửa chữa lỗi heater Sanwood:
Bước 1: Kiểm tra sơ bộ và thu thập thông tin
Ghi nhận model (SMC-150-CC hoặc SMC-225-CD), năm sản xuất, lịch sử sửa chữa, triệu chứng lỗi cụ thể (mã lỗi trên màn hình, nhiệt độ đạt được, thời gian xảy ra lỗi). Kiểm tra tủ điện: nguồn điện 3 pha, cầu chì, MCB, contactor có hoạt động bình thường hay không.
Bước 2: Đo kiểm hệ thống điện
Sử dụng đồng hồ vạn năng đo:
- Điện trở heater (ví dụ: heater 3.5kW/220V → điện trở ≈ 13.8Ω)
- Cách điện heater ra vỏ (≥1 MΩ)
- Điện trở cảm biến K-type (khoảng 0-50Ω tùy nhiệt độ)
- Output SSR: đo điện áp input (3-32VDC từ controller) và resistance output (khi có tín hiệu: 0Ω, không có: ∞)
Bước 3: Kiểm tra PID controller và cảm biến
Truy cập menu controller (Omron/RKC/HMI), kiểm tra:
- Giá trị PV (Process Value) và SV (Set Value) có chênh lệch bất thường không
- Output heater (%) khi nhiệt độ thấp (phải ở 100% nếu PV < SV)
- Thông số PID: P (Proportional), I (Integral), D (Derivative) có bị reset về 0 không
- Hiệu chuẩn cảm biến: đặt buồng ở 25°C, so sánh với nhiệt kế chuẩn (sai số ≤ ±0.5°C)

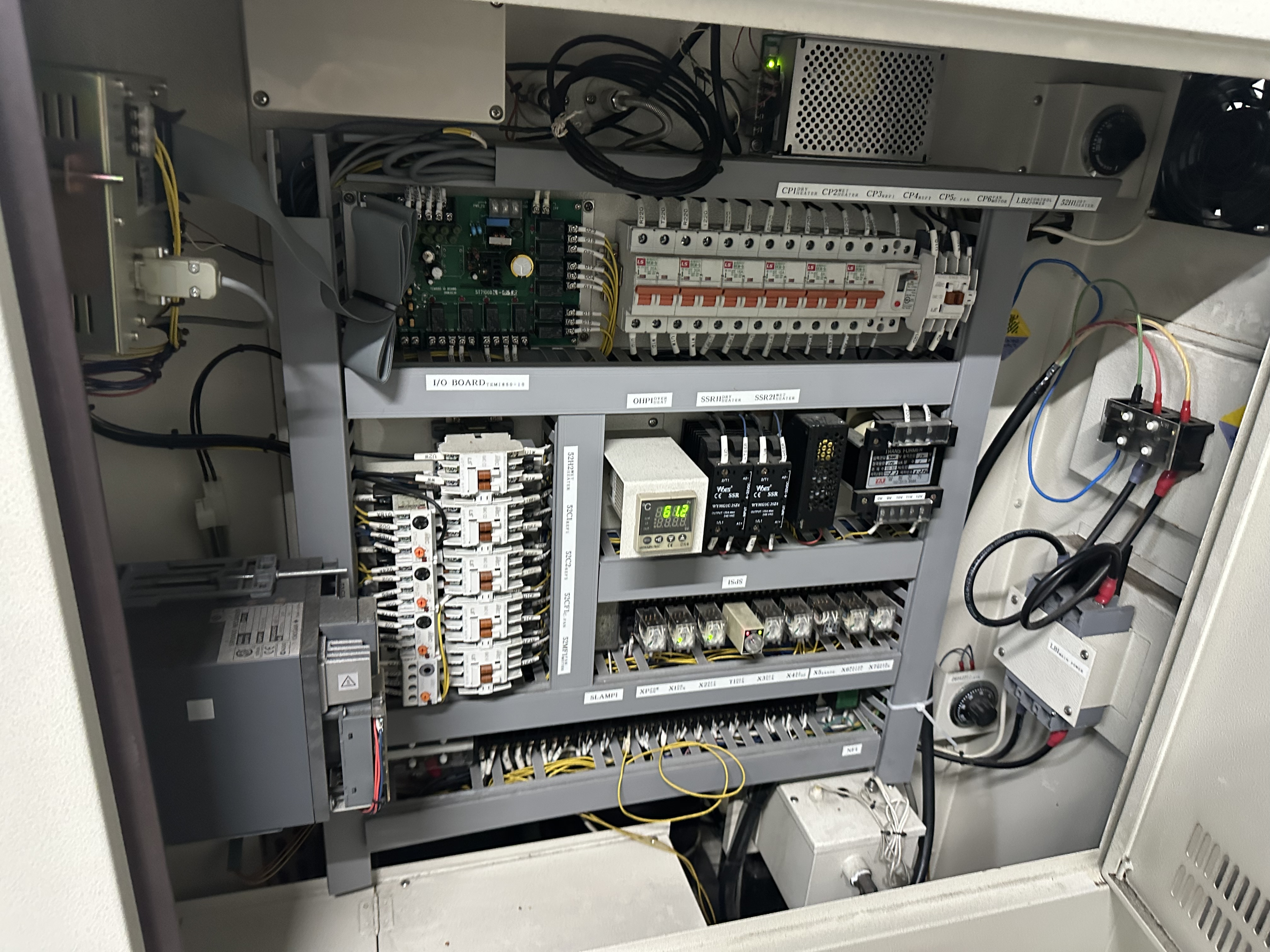

Bước 4: Tháo kiểm tra heater và SSR
Ngắt nguồn điện chính, tháo nắp tủ điện và panel bên trong buồng. Tháo thanh heater (thường lắp trên thành sau hoặc dưới đáy buồng), kiểm tra bề mặt heater có bị cháy đen, nứt vỡ hay không. Tháo SSR khỏi tủ điện, kiểm tra bằng nguồn DC 12V và đồng hồ: nếu cấp 12V vào input mà output vẫn hở → SSR hỏng.
Bước 5: Thay thế linh kiện hỏng
Thay heater mới (Sanwood chính hãng hoặc tương đương: 3.5kW/220V cho SMC-150, 5kW/380V cho SMC-225). Thay SSR mới (Fotek, Omron, Carlo Gavazzi – loại 40A trở lên). Thay cảm biến K-type hoặc PT100 nếu sai lệch >2°C. Thay contactor AC nếu tiếp điểm bị cháy đen. Thay dây điện chịu nhiệt nếu cách điện bị hỏng.
Bước 6: Lắp đặt và kết nối lại hệ thống
Lắp heater mới vào đúng vị trí, siết chặt terminal block, đảm bảo tiếp xúc tốt. Lắp SSR vào tủ điện, kết nối input từ controller (thường dây đỏ/trắng 12VDC), kết nối output đến contactor hoặc heater. Lắp lại cảm biến, chú ý đầu cảm biến phải ở trung tâm buồng, cách thành ≥10cm.
Bước 7: Chạy thử và hiệu chỉnh
Khởi động tủ, cài đặt chu kỳ: +25°C → +85°C → -40°C → +85°C. Theo dõi:
- Tốc độ tăng nhiệt: 3-5°C/phút cho SMC-150, 5-8°C/phút cho SMC-225
- Nhiệt độ đạt setpoint trong 20-30 phút
- Độ overshoot (vọt lố) <3°C
- Độ đồng đều nhiệt độ: đo 9 điểm theo ASTM E1 → sai số ≤ ±2°C
Nếu overshoot lớn hoặc dao động nhiệt độ >±3°C, tinh chỉnh thông số PID (tăng P, giảm I).
Bước 8: Bàn giao và hướng dẫn bảo dưỡng
Chạy thử 3-5 chu kỳ đầy đủ để đảm bảo ổn định. Hướng dẫn khách hàng: vệ sinh lưới lọc gió mỗi tháng, kiểm tra heater và SSR mỗi 6 tháng, thay cảm biến mỗi 3-5 năm. Cấp phiếu bảo hành 6-12 tháng cho linh kiện thay thế. Lưu lại profile nhiệt độ (temperature profile) để so sánh sau này.

Các lỗi thường gặp khi sửa chữa heater Sanwood SMC
✗ Lỗi 1: Thay heater mới nhưng vẫn không lên nhiệt
Nguyên nhân: SSR vẫn hỏng (chưa thay), hoặc controller không xuất output heater do lỗi cài đặt.
Giải pháp: Kiểm tra output controller bằng đồng hồ (phải có 12VDC khi PV < SV), thay SSR nếu cần.
✗ Lỗi 2: Heater hoạt động nhưng nhiệt độ dao động lớn (±10°C)
Nguyên nhân: Thông số PID chưa tối ưu, hoặc cảm biến đặt sai vị trí (gần heater/xa quạt).
Giải pháp: Auto-tuning PID (chức năng AT trên controller Omron/RKC), di chuyển cảm biến về trung tâm buồng.
✗ Lỗi 3: Sau thay heater, cầu chì cháy ngay
Nguyên nhân: Heater mới bị chập mass (do lắp sai, vỏ heater chạm thành buồng), hoặc SSR bị ngắn mạch.
Giải pháp: Đo cách điện heater ra mass (≥1MΩ), cách ly heater khỏi thành buồng bằng đế ceramic, thay SSR.
✗ Lỗi 4: Lên nhiệt chậm hơn trước (từ 3°C/phút xuống 1.5°C/phút)
Nguyên nhân: Heater thay thế công suất thấp hơn (3kW thay vì 3.5kW), hoặc quạt tuần hoàn bị hỏng/yếu.
Giải pháp: Kiểm tra công suất heater (P = V²/R), kiểm tra vòng quay quạt (RPM), vệ sinh quạt.
✗ Lỗi 5: Chỉ 1 trong 2-3 buồng lên nhiệt sau sửa
Nguyên nhân: Heater/SSR của buồng khác cũng hỏng nhưng chưa phát hiện, hoặc contactor điều khiển riêng từng buồng bị lỗi.
Giải pháp: Kiểm tra toàn bộ 2-3 buồng, thay heater/SSR cho tất cả buồng nếu cần.

Tại sao chọn SETCOM sửa tủ sốc nhiệt Sanwood?
SETCOM là đơn vị tiên phong trong lĩnh vực sửa chữa thiết bị thử nghiệm môi trường, với ưu thế vượt trội khi xử lý các model Sanwood:
✓ Chuyên sâu thương hiệu Sanwood
Đã sửa chữa hơn 150 tủ sốc nhiệt Sanwood các model: SMC-80, SMC-150-CC, SMC-225-CD, SMC-340, SMC-408. Am hiểu sâu sắc cấu tạo heater, SSR, controller, hệ thống làm lạnh cascade đặc trưng của Sanwood. Có kho linh kiện thay thế chính hãng sẵn sàng.
✓ Linh kiện chính hãng & tương thích
Heater Sanwood chính hãng (3.5kW/5kW) hoặc thay thế tương đương chất lượng cao (Watlow, Omega). SSR Fotek, Omron, Carlo Gavazzi 40-100A. Cảm biến K-type/PT100 chuẩn IEC 60584. Controller Omron E5CC, RKC REX-C với firmware tương thích Sanwood.
✓ Đội ngũ kỹ thuật viên giàu kinh nghiệm
100% kỹ thuật viên được đào tạo bài bản về điều khiển nhiệt độ PID, hệ thống gia nhiệt công nghiệp, làm lạnh cascade. Có chứng chỉ an toàn điện, chứng chỉ vận hành thiết bị áp lực. Kinh nghiệm xử lý hơn 500 trường hợp lỗi heater các hãng: ESPEC, Tenney, Sanwood, Binder, Memmert.
✓ Thời gian sửa chữa nhanh
Cam kết khắc phục lỗi heater trong 1-2 ngày làm việc (nếu có linh kiện sẵn). Hỗ trợ sửa chữa tại chỗ cho khách hàng ở Hà Nội và Bắc Ninh. Với trường hợp phức tạp (cần thay nhiều linh kiện, hiệu chỉnh toàn hệ thống), tối đa 3-4 ngày.
✓ Bảo hành dài hạn và hỗ trợ kỹ thuật
Bảo hành 12 tháng cho heater, SSR thay thế. Bảo hành 6 tháng cho công sửa chữa. Hỗ trợ kỹ thuật 24/7 qua hotline, email. Hướng dẫn vận hành, bảo dưỡng định kỳ để kéo dài tuổi thọ thiết bị.
✓ Chi phí hợp lý, minh bạch
Báo giá chi tiết từng hạng mục (linh kiện, công thay thế, vận chuyển). Không phát sinh chi phí ẩn. Xuất hóa đơn VAT đầy đủ cho doanh nghiệp. Hỗ trợ thanh toán chuyển khoản, tiền mặt, COD.

Câu hỏi thường gặp (FAQ) – Sửa heater Sanwood SMC
❓ Chi phí thay heater tủ sốc nhiệt Sanwood bao nhiêu?
Chi phí phụ thuộc vào model và số buồng. Đối với SMC-150-CC (2 buồng), chi phí heater + SSR + công thay thế khoảng 12-18 triệu VNĐ/buồng. Với SMC-225-CD (3 buồng), chi phí khoảng 15-22 triệu VNĐ/buồng do heater công suất lớn hơn. Liên hệ SETCOM để được báo giá chính xác.
❓ Thời gian thay heater Sanwood SMC mất bao lâu?
Thời gian chuẩn: 1-2 ngày làm việc bao gồm kiểm tra (2h), tháo lắp heater/SSR (4-6h), chạy thử và hiệu chỉnh (4-6h). Nếu cần thay cả controller hoặc hiệu chuẩn toàn hệ thống, thời gian có thể kéo dài 3-4 ngày.
❓ Có thể thay heater Sanwood bằng loại khác hãng không?
Có thể, nhưng phải đảm bảo: cùng công suất (3.5kW hoặc 5kW), cùng điện áp (220V/380V), kích thước phù hợp với buồng. SETCOM khuyến nghị dùng heater chất lượng cao (Watlow, Omega) để tăng độ bền, tuy giá cao hơn 20-30% so với loại thông thường nhưng tuổi thọ gấp đôi.
❓ Sau khi thay heater, tủ Sanwood có cần hiệu chuẩn lại không?
Có. Sau khi thay heater/SSR/cảm biến, cần hiệu chuẩn lại nhiệt độ theo tiêu chuẩn ASTM E1 hoặc IEC 60068-3-5. SETCOM cung cấp dịch vụ hiệu chuẩn toàn diện: kiểm tra 9 điểm nhiệt độ, xác định độ đồng đều, tốc độ đổi nhiệt, cấp chứng nhận hiệu chuẩn.
❓ Làm thế nào để kéo dài tuổi thọ heater Sanwood?
Bảo dưỡng định kỳ 6 tháng/lần: kiểm tra dòng điện heater, vệ sinh quạt tuần hoàn, kiểm tra SSR/contactor, hiệu chuẩn cảm biến. Tránh khởi động/dừng đột ngột (nên dùng chế độ ramping: tăng/giảm nhiệt từ từ 2-3°C/phút thay vì nhảy cóc). Đảm bảo nguồn điện ổn định (dùng AVR nếu điện lưới dao động).
❓ Tủ Sanwood báo lỗi E03, E05, E12 là gì?
E03 (Heater SSR failure): SSR không hoạt động hoặc ngắn mạch, cần kiểm tra/thay SSR.
E05 (Over temperature alarm): Nhiệt độ vượt quá giới hạn an toàn (+200°C), do SSR ngắn hoặc sensor sai, cần kiểm tra ngay.
E12 (Heater element broken): Heater đứt, cần thay heater mới.
