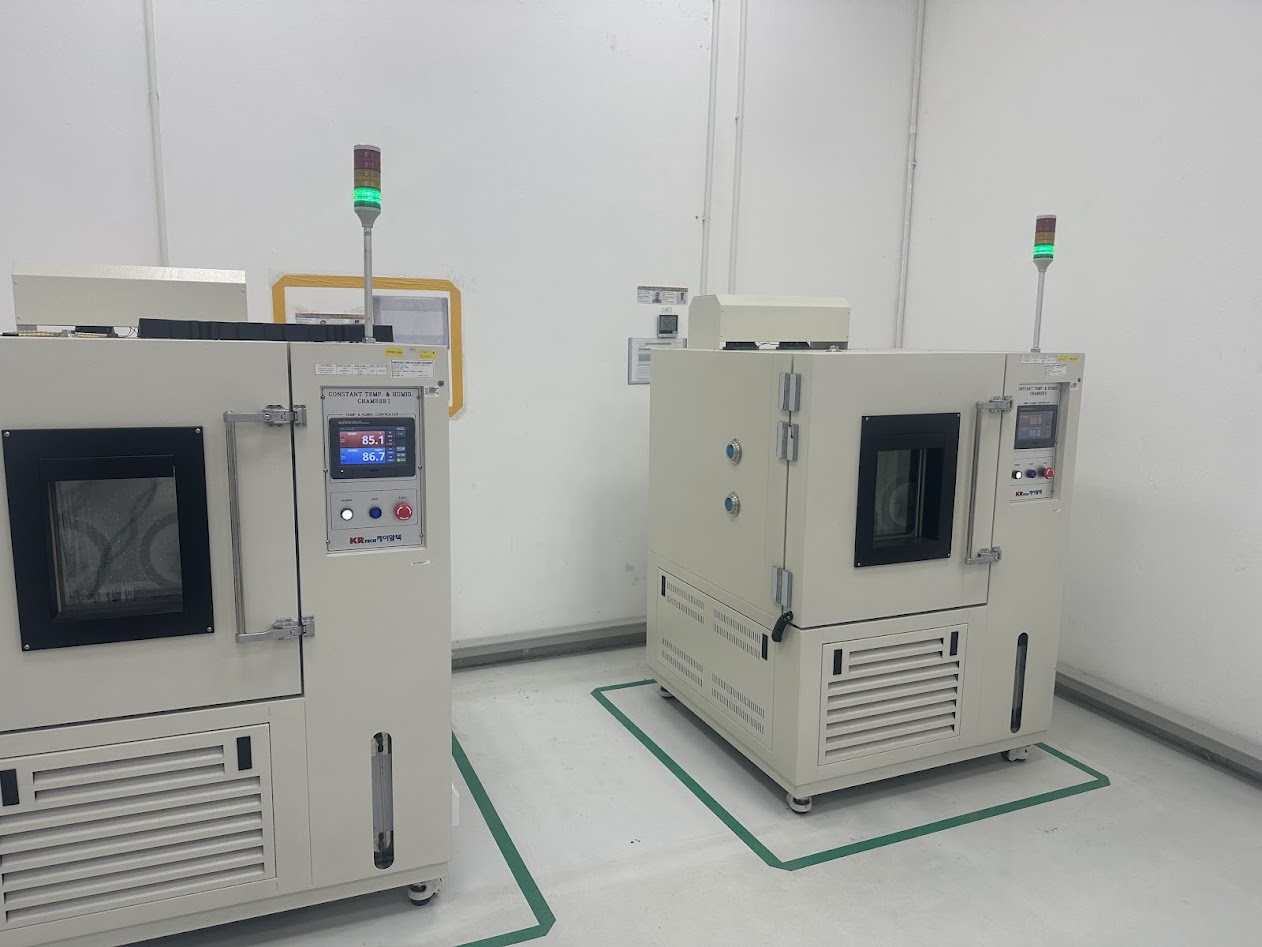

Tủ nhiệt độ độ ẩm STS là thiết bị không thể thiếu trong phòng thí nghiệm, nhà máy sản xuất điện tử, dược phẩm và vật liệu. Khi hệ thống tạo ẩm (humidification system) bị lỗi, độ ẩm không đạt setpoint gây ảnh hưởng trực tiếp đến kết quả thử nghiệm. SETCOM chuyên sửa chữa tủ STS với hơn 15 năm kinh nghiệm, đặc biệt về bình đun sôi nước, hệ thống phun ẩm và van điện từ, cam kết khắc phục triệt để trong 1-2 ngày.
📞 Hotline sửa hệ thống tạo ẩm tủ STS: 0913 425 986

Hệ thống tạo ẩm tủ STS – Cấu tạo và nguyên lý
Tủ STS sử dụng phương pháp đun sôi nước (Boiler type humidifier) để tạo ẩm, khác với phương pháp phun sương (ultrasonic) hoặc bốc hơi (evaporative). Hệ thống bao gồm:
Các bộ phận chính
- Bình chứa nước: Bình inox 304 dung tích 5-15 lít, chứa nước cất để đun sôi
- Thanh đun nóng (Heater): Công suất 1-3 kW, loại Immersion heater nhúng trong nước
- Van cấp nước tự động: Van điện từ solenoid valve (220VAC) điều khiển mức nước
- Phao mức nước (Float switch): Cảm biến mức nước cao/thấp để bật/tắt van cấp
- Ống dẫn hơi: Ống inox dẫn hơi nước từ bình đun vào buồng thử nghiệm
- Van điều chỉnh hơi: Van kim (needle valve) hoặc van điện từ tỷ lệ điều chỉnh lượng hơi
Nguyên lý hoạt động
Khi controller nhận thấy độ ẩm thực tế < setpoint, tín hiệu đầu ra SSR Humidifier = ON → bật heater bình đun → nước sôi tạo hơi → hơi nước qua ống dẫn vào buồng → tăng độ ẩm. Phao mức nước giám sát: nếu nước cạn → mở van cấp nước tự động → nước từ bình chứa ngoài bơm vào. Khi độ ẩm đạt setpoint + 2%RH, SSR ngắt heater, ngừng tạo hơi.
| Thông số | Giá trị |
|---|---|
| Công suất heater bình đun | 1-3 kW (tùy model STS-80/150/225) |
| Tốc độ tăng ẩm | 3-5%RH/phút |
| Điện áp van cấp nước | 220VAC, 50Hz |
| Dung tích bình chứa | 5-15 lít |

Lỗi hệ thống tạo ẩm – Triệu chứng
✗ Độ ẩm không tăng lên (luôn ở 20-30%RH)
Cài đặt 70%RH nhưng độ ẩm thực tế chỉ 25-30%RH, không tăng dù chạy nhiều giờ. Không nghe thấy tiếng nước sôi, không thấy hơi nước phun ra.
✗ Độ ẩm tăng rất chậm (<1%RH/phút)
Bình thường tăng 3-5%RH/phút, nhưng nay mất 30-40 phút mới tăng từ 30% lên 60%. Do heater công suất giảm hoặc cáu cặn.
✗ Báo lỗi “Water Level Low” hoặc E06
Màn hình hiển thị lỗi mức nước thấp dù bình chứa ngoài còn đầy nước. Do phao mức nước kẹt hoặc van cấp nước không mở.
✗ Bình đun sôi nhưng không có hơi vào buồng
Nghe thấy nước sôi ầm ầm, nhưng độ ẩm không tăng. Do ống dẫn hơi bị nghẽn hoặc van điều chỉnh hơi đóng kín.
✗ Rò rỉ nước dưới tủ
Nước chảy ra ngoài từ vị trí bình đun. Do gioăng bích bình đun bị hỏng, ống nối lỏng, hoặc van thoát nước hỏng.

Nguyên nhân lỗi hệ thống tạo ẩm
1. Heater bình đun đứt hoặc cáu cặn
Thanh đun immersion heater bị đứt dây điện trở do quá nhiệt. Hoặc bề mặt heater bị cáu cặn muối khoáng dày (do dùng nước máy), giảm hiệu suất truyền nhiệt 50-70%.
2. Van cấp nước tự động không hoạt động
Cuộn dây solenoid valve bị cháy (đo điện trở ≈ ∞). Lõi van (plunger) bị kẹt do cặn bẩn. Van không đóng kín → nước tràn liên tục.
3. Phao mức nước (float switch) hỏng
Phao bị kẹt ở vị trí thấp → controller luôn nghĩ nước cạn → báo lỗi E06. Hoặc phao kẹt ở vị trí cao → van không bật → thực sự cạn nước nhưng không cấp.
4. Ống dẫn hơi nghẽn cáu cặn
Muối khoáng từ nước sôi bám vào thành ống inox, sau nhiều năm nghẽn 70-80% tiết diện → hơi nước không vào được buồng.
5. SSR điều khiển heater hỏng
SSR humidifier bị hở mạch (open) → heater không được cấp điện → không đun sôi. Hoặc SSR ngắn mạch (short) → heater bật liên tục → độ ẩm lên 99% không kiểm soát được.
6. Dùng nước máy thay vì nước cất
Nước máy chứa Ca2+, Mg2+, Cl- tạo cặn trắng trên heater và ống dẫn. Lâu ngày làm nghẽn hoàn toàn hệ thống.
| Triệu chứng | Nguyên nhân | Giải pháp |
|---|---|---|
| Không tạo ẩm | Heater đứt, SSR hỏng | Thay heater 1-3kW, thay SSR 40A |
| Tạo ẩm chậm | Heater cáu cặn | Vệ sinh bằng acid citric 5% |
| Báo lỗi E06 | Phao kẹt, van không mở | Vệ sinh phao, thay van solenoid |
| Rò nước | Gioăng bích hỏng | Thay gioăng cao su chịu nhiệt |

Quy trình sửa chữa hệ thống tạo ẩm SETCOM
Bước 1: Chẩn đoán lỗi
Kiểm tra output SSR humidifier (12VDC khi PV < SV). Đo điện trở heater (10-30Ω cho 1-3kW). Kiểm tra mức nước bình chứa, phao có kẹt không.
Bước 2: Tháo vệ sinh bình đun
Xả nước cũ, ngâm acid citric 5% (hoặc giấm) 2-3h để hòa tan cáu cặn. Chải sạch heater bằng bàn chải đồng. Rửa lại bằng nước cất.
Bước 3: Thay linh kiện hỏng
Thay heater mới (1-3kW tùy model). Thay SSR 40-60A. Thay van solenoid 220VAC. Thay phao mức nước nếu kẹt.
Bước 4: Thông ống dẫn hơi
Tháo ống inox, ngâm acid citric hoặc dùng dây thép đánh thông. Kiểm tra van kim có xoay trơn không.
Bước 5: Chạy thử
Đổ nước cất vào bình, khởi động. Độ ẩm tăng 3-5%RH/phút từ 30% lên 80% trong 10-15 phút → đạt.

Tại sao chọn SETCOM?
✓ Chuyên sâu hệ thống tạo ẩm
Đã sửa hơn 200 tủ STS các lỗi bình đun, heater, van cấp nước. Am hiểu cấu tạo từng loại humidifier (boiler/ultrasonic/evaporative).
✓ Linh kiện chính hãng
Heater immersion chịu nhiệt cao, gioăng Viton/EPDM, van SMC/ASCO, SSR Fotek/Omron. Bảo hành 12 tháng.
✓ Thời gian nhanh
Vệ sinh + thay linh kiện trong 1-2 ngày. Hỗ trợ khẩn cấp Hà Nội, Bắc Ninh.

Câu hỏi thường gặp
❓ Nên dùng nước gì cho bình đun tủ STS?
Phải dùng nước cất (distilled water) hoặc nước DI (deionized). TUYỆT ĐỐI KHÔNG dùng nước máy vì sẽ tạo cáu cặn.
❓ Bao lâu nên vệ sinh bình đun?
Mỗi 3-6 tháng tùy tần suất sử dụng. Nếu thấy tốc độ tạo ẩm chậm → vệ sinh ngay.
❓ Chi phí thay heater bình đun?
Heater 1-3kW giá 2-5 triệu VNĐ (bao gồm công thay). Liên hệ SETCOM báo giá chi tiết.
❓ Tại sao độ ẩm lên 99% không kiểm soát được?
SSR humidifier bị ngắn mạch hoặc cảm biến độ ẩm sai. Cần kiểm tra thay thế.
