Sửa chữa Buồng Nhiệt độ (Độ ẩm) FD Series

Buồng nhiệt độ độ ẩm FD Series là dòng thiết bị thử nghiệm dung tích lớn (1000-3000 lít), được sử dụng để thử nghiệm sản phẩm cồng kềnh như động cơ ô tô, tủ lạnh, máy giặt. Khi hệ thống quạt tuần hoàn bị hỏng, nhiệt độ và độ ẩm không đồng đều trong buồng lớn, gây sai lệch kết quả thử nghiệm. SETCOM chuyên sửa chữa buồng FD Series 15+ năm, thay quạt công suất lớn, sửa hệ thống luân chuyển khí, cam kết hoàn tất 2-3 ngày.

📞 Hotline sửa buồng FD Series: 0913 425 986

Giới thiệu buồng FD Series

FD (Full Dimension) Series là dòng buồng thử nghiệm môi trường dung tích lớn, thiết kế walk-in (đi vào được). Đặc điểm:

• Dung tích: 1000-3000 lít (buồng 8-27 m³)
• Nhiệt độ: -40°C ~ +180°C
• Độ ẩm: 10%RH ~ 98%RH
• Hệ thống quạt: 2-6 quạt công nghiệp 500-1000W/quạt

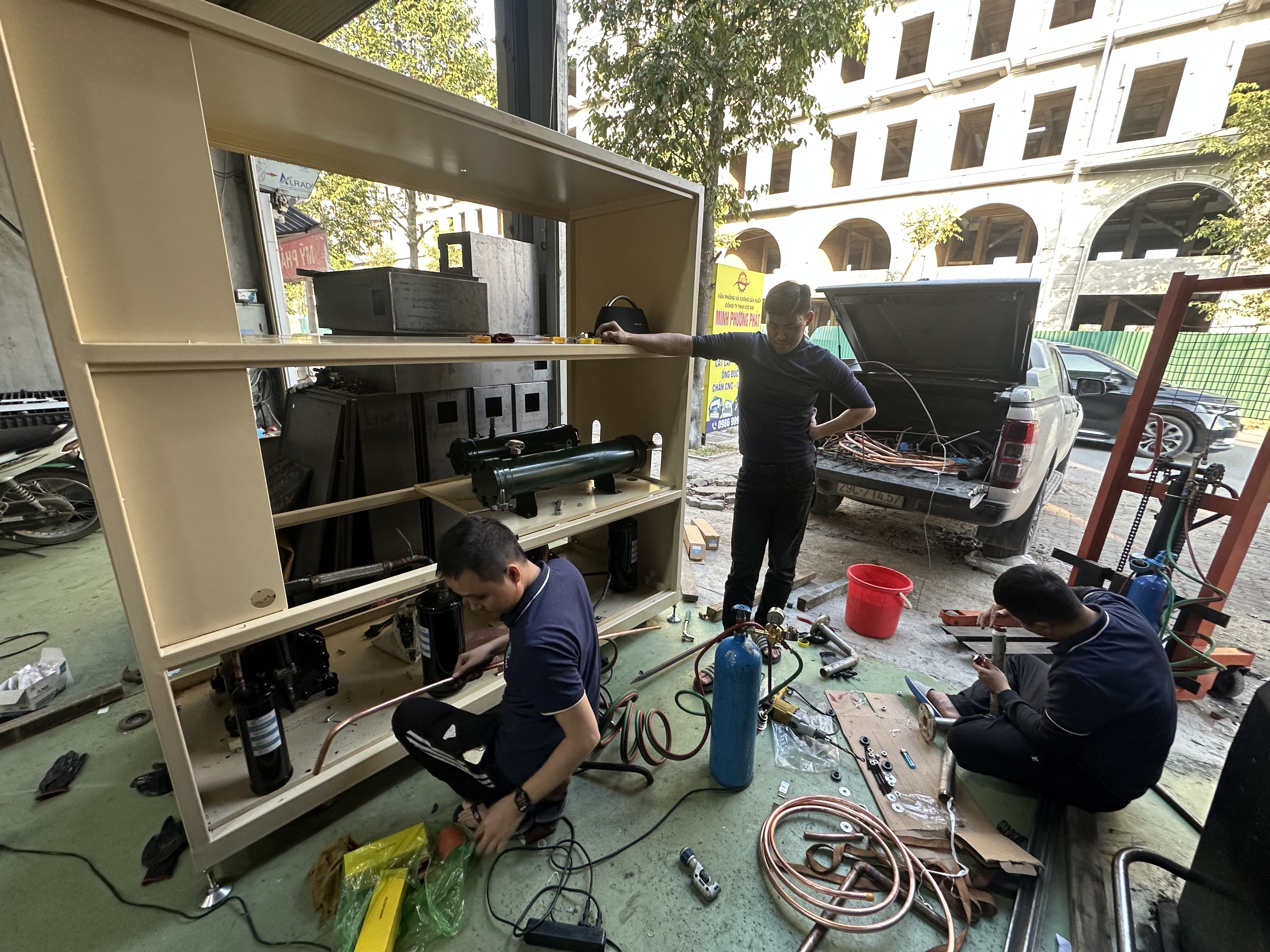

• Công suất làm lạnh: 10-30 HP (2-3 compressor cascade)
• Công suất heater: 15-50 kW

Model	Dung tích	Quạt tuần hoàn
FD-1000	1000L (8m³)	2 quạt 500W
FD-2000	2000L (16m³)	4 quạt 750W
FD-3000	3000L (27m³)	6 quạt 1000W

Lỗi hệ thống quạt tuần hoàn

✗ Nhiệt độ không đồng đều

Đo 9 điểm theo ASTM E1: sai lệch >5°C (chuẩn ±2°C). Do quạt không hoạt động, không luân chuyển khí.

✗ Quạt không quay

Motor quạt cháy, tụ khởi động hỏng, hoặc cầu chì quạt cháy. Quạt im lặng hoàn toàn.

✗ Quạt quay chậm, tiếng ồn lớn

Vòng quay giảm 50% (từ 1400 RPM xuống 700 RPM). Ổ bi mòn, cánh quạt va vào lưới chắn, motor yếu.

✗ Độ ẩm không đồng đều

Một góc buồng 80%RH, góc khác 40%RH. Hơi nước không phân bố đều do quạt yếu.

✗ Tốc độ đổi nhiệt chậm

Bình thường tăng 5°C/phút, nay chỉ 1-2°C/phút. Không khí không tuần hoàn → truyền nhiệt kém.

Nguyên nhân lỗi quạt

1. Motor quạt cháy

Motor 500-1000W quá tải, cuộn dây cháy. Đo điện trở = ∞ → cháy hoàn toàn.

2. Tụ khởi động (capacitor) hỏng

Tụ 40-80µF yếu hoặc đứt → motor không khởi động hoặc quay chậm. Đo điện dung <50% → thay.

3. Ổ bi (bearing) mòn

Sau 5-7 năm, ổ bi bị mài mòn → trục quạt kẹt, tiếng ồn lớn. Phải thay ổ bi hoặc thay motor.

4. Cánh quạt gãy hoặc lệch

Cánh quạt bằng nhôm/nhựa bị va đập → gãy, cong → mất cân bằng, rung, ồn.

5. Lưới chắn gió nghẽn bẩn

Bụi bẩn tích tụ trên lưới chắn → cản trở luồng khí → quạt quá tải, giảm tốc độ.

Lỗi	Nguyên nhân	Giải pháp
Quạt không quay	Motor cháy, tụ đứt	Thay motor 500-1000W, tụ 40-80µF
Quay chậm, ồn	Ổ bi mòn	Thay ổ bi 6202/6203
Nhiệt độ không đều	Quạt hỏng, lưới nghẽn	Sửa quạt, vệ sinh lưới

Quy trình sửa chữa

Bước 1: Kiểm tra quạt

Đo điện áp cấp cho motor (220VAC). Đo điện trở cuộn dây (10-50Ω cho 500-1000W). Kiểm tra tụ khởi động.

Bước 2: Thay motor/tụ

Thay motor quạt công nghiệp 220VAC, 500-1000W, 1400 RPM. Thay tụ khởi động 40-80µF/450VAC.

Bước 3: Thay ổ bi

Tháo motor, thay ổ bi loại 6202 hoặc 6203 (2RS – có seal chống bụi). Bôi mỡ lithium.

Bước 4: Vệ sinh lưới chắn

Tháo lưới inox, rửa bằng nước áp lực cao hoặc máy thổi khí. Lắp lại chắc chắn.

Bước 5: Kiểm tra độ đồng đều

Chạy buồng ở +85°C/70%RH. Đo 9 điểm (ASTM E1): sai lệch nhiệt độ ≤±2°C, độ ẩm ≤±3%RH.

Tại sao chọn SETCOM?

✓ Chuyên buồng dung tích lớn

Đã sửa 100+ buồng FD, walk-in chamber 1000-5000L. Am hiểu hệ thống quạt công nghiệp, cân bằng luồng khí.

✓ Linh kiện công suất lớn

Motor quạt 500-1500W, tụ 40-100µF, ổ bi SKF/NSK, cánh quạt nhôm định hình. Bảo hành 12 tháng.

✓ Hiệu chuẩn độ đồng đều

Cấp chứng chỉ hiệu chuẩn theo ASTM E1, IEC 60068-3-5. Đo 9 điểm, báo cáo chi tiết.

FAQ

❓ Chi phí thay quạt buồng FD?

Motor 1000W: 3-5 triệu VNĐ/quạt. Buồng có 4-6 quạt → tổng 12-30 triệu. Liên hệ SETCOM báo giá.

❓ Có thể thay chỉ 1 quạt không?

Có, nhưng khuyến nghị thay cả bộ để đảm bảo cân bằng tốc độ quay, tránh nhiệt độ không đều.

❓ Làm sao biết quạt yếu?

Đo RPM bằng tachometer: nếu <1200 RPM (chuẩn 1400 RPM) → quạt yếu. Hoặc kiểm tra độ đồng đều nhiệt độ.
