Sửa Chữa Bể Ổn Nhiệt PD Series A12E – Bể Điều Khiển PID Số
Bể ổn nhiệt PD Series A12E là dòng water bath được trang bị bộ điều khiển PID số (Digital PID Controller), mang lại độ chính xác cao với mức giá phải chăng. Sản phẩm phù hợp cho trường học, đại học, các phòng lab vừa và nhỏ cần thiết bị ổn định nhưng không yêu cầu tính năng phức tạp như dòng cao cấp Memmert hay Huber.
SETCOM chuyên sửa chữa bể ổn nhiệt PD Series A12E và các dòng tương tự có điều khiển PID. Chúng tôi sửa chữa mọi lỗi: PID controller lỗi, sensor nhiệt độ drift, SSR heater hỏng, màn hình LED không hiển thị. Với kinh nghiệm hơn 10 năm, SETCOM đảm bảo bể hoạt động trở lại chính xác, ổn định như ban đầu.
📞 Hotline/Zalo: 0913 425 986
✉️ Email: info@setcom.com.vn

Thông Số Kỹ Thuật PD Series A12E
| Thông số | Giá trị |
|---|---|
| Model | PD Series A12E |
| Dung tích | 12 lít |
| Dải nhiệt độ | RT+5°C đến 99.9°C |
| Độ chính xác | ±0.3°C (thấp hơn Memmert: ±0.1°C) |
| Độ đồng đều | ±1.0°C |
| Công suất heater | 600W |
| Điều khiển | PID số với màn hình LED 4 chữ số |
| Cảm biến | PT100 hoặc K-type thermocouple |
| Vật liệu buồng | Inox 304 |
| Điện áp | 220V, 50/60Hz |
Ưu Điểm Của Điều Khiển PID Số
- Cài đặt dễ dàng: Màn hình LED hiển thị rõ ràng, nút bấm trực quan (SET, UP, DOWN)
- Độ chính xác cao: PID tự động điều chỉnh công suất heater để giảm overshoot
- Tham số tùy chỉnh: Có thể điều chỉnh P, I, D để tối ưu cho dung tích cụ thể
- Hiển thị real-time: Cả nhiệt độ setpoint và thực tế đều hiện trên màn hình
- Alarm cảnh báo: Đèn LED nhấp nháy khi nhiệt độ vượt ngưỡng
- Dễ thay thế: Module PID chuẩn, dễ tìm linh kiện thay thế

Các Lỗi Thường Gặp Trên PD Series A12E

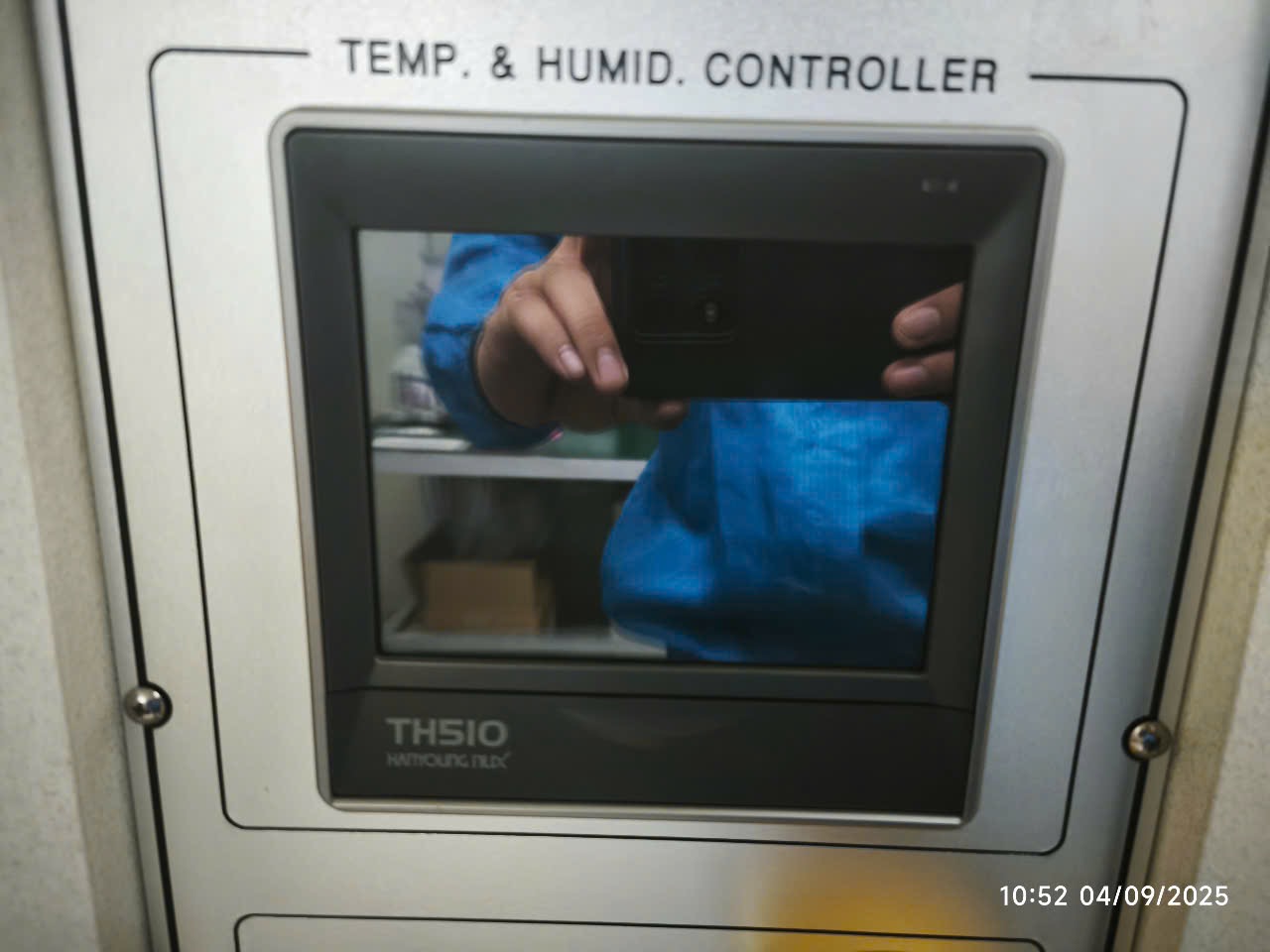

Lỗi 1: Màn Hình LED Không Hiển Thị
Triệu chứng: Bật nguồn nhưng màn hình LED tắt ngúm, không có chữ số nào.
Nguyên nhân:
- Nguồn 12VDC hoặc 24VDC cho PID controller bị hỏng (biến áp hoặc SMPS)
- LED matrix bên trong PID bị cháy (do quá áp hoặc lão hóa)
- Kết nối dây nguồn đến PID bị lỏng
- IC driver LED trên board PID bị hỏng
Cách xử lý:
- Đo điện áp nguồn đến PID controller: Phải có 12VDC hoặc 24VDC (tuỳ model)
- Nếu không có: Kiểm tra biến áp 220V → 12/24VDC, thay nếu hỏng
- Nếu có nguồn mà vẫn không hiển thị: LED matrix hoặc IC driver hỏng → thay module PID
- Kiểm tra cầu chì bảo vệ mạch điều khiển (thường 1-2A)
Lỗi 2: Nhiệt Độ Hiển Thị Nhưng Không Đúng
Triệu chứng: PID hiển thị 25°C nhưng dùng thermometer đo thực tế là 32°C (sai +7°C).
Nguyên nhân:
- Cảm biến nhiệt độ (PT100 hoặc K-type) bị drift sau thời gian dài
- PID controller đang cài đặt sai loại sensor (ví dụ: cài PT100 nhưng thực tế dùng K-type)
- Offset trong menu PID chưa được hiệu chuẩn
- Kết nối dây sensor bị oxy hóa (điện trở tăng) → đọc sai
Cách xử lý:
- Kiểm tra menu cài đặt PID: Loại sensor (PT100, K-type, J-type…)
- Đo điện trở sensor tại nhiệt độ biết trước (PT100: 100Ω@0°C, 138.5Ω@100°C)
- Vệ sinh đầu nối sensor bằng cồn IPA
- Cài đặt offset trong menu PID (nếu có): SV offset = ±7°C để bù sai số
- Nếu sensor drift quá lớn (>2°C), thay sensor mới

Lỗi 3: PID Báo Lỗi “Err” hoặc “HHHH”
Triệu chứng: Màn hình hiển thị “Err”, “HHHH”, “LLLL” thay vì nhiệt độ.
Ý nghĩa mã lỗi:
| Mã lỗi | Nguyên nhân | Giải pháp |
|---|---|---|
| HHHH | Sensor hở mạch (dây đứt) | Kiểm tra dây nối sensor, thay sensor |
| LLLL | Sensor ngắn mạch (chập) | Kiểm tra cách điện sensor, thay nếu hỏng |
| Err | Lỗi hệ thống (EEPROM, RAM) | Reset PID (nút RESET hoặc tắt/bật nguồn) |
| ALM (nhấp nháy) | Nhiệt độ vượt ngưỡng alarm | Kiểm tra setpoint và alarm limit trong menu |
Lỗi 4: Heater Hoạt Động Liên Tục (Không Tắt)
Triệu chứng: Nhiệt độ tăng liên tục vượt setpoint, không ngắt.
Nguyên nhân đặc trưng PD Series:
- SSR (Solid State Relay) bị dính: PD Series thường dùng SSR thay vì relay cơ để điều khiển heater. Khi SSR dính, heater chạy liên tục
- Output PID bị lỗi (luôn xuất tín hiệu HIGH)
- Cảm biến đọc sai (đọc thấp hơn thực tế) → PID tưởng chưa đủ nhiệt → tiếp tục đốt
Cách xử lý:
- Tắt nguồn ngay để tránh cháy nổ
- Kiểm tra output PID: Đo điện áp tại terminal output (phải 0VDC khi nhiệt độ đạt setpoint)
- Kiểm tra SSR: Đo điện áp output SSR khi PID tắt → phải 0VAC. Nếu vẫn 220VAC → SSR dính
- Thay SSR mới (thường 25-40A, 220VAC)
- Kiểm tra cảm biến nhiệt độ: So với thermometer chuẩn

Hướng Dẫn Cài Đặt Tham Số PID
Bước 1: Truy Cập Menu Cài Đặt
Thường là giữ nút SET trong 3-5 giây để vào menu parameter.
Bước 2: Cài Đặt Loại Sensor
Tìm parameter InP hoặc SEnS:
- Pt = PT100 (phổ biến nhất)
- tc.K = K-type thermocouple
- tc.J = J-type thermocouple
Chọn đúng loại sensor đang dùng.
Bước 3: Cài Đặt Tham Số PID (P, I, D)
Giá trị khuyến nghị cho water bath 12L:
| Tham số | Ký hiệu | Giá trị đề xuất | Ý nghĩa |
|---|---|---|---|
| Proportional | P hoặc PB | 5-10 | Độ nhạy phản ứng. P lớn → phản ứng nhanh nhưng dễ dao động |
| Integral | I hoặc Ti | 200-400 giây | Loại bỏ sai số steady-state. I nhỏ → phản ứng chậm nhưng ổn định |
| Derivative | D hoặc Td | 50-100 giây | Dự đoán xu hướng, giảm overshoot. D lớn → ổn định nhưng chậm |
Lưu ý: Nếu PID có chức năng Auto-tuning (AT), nên dùng tính năng này để tự động tìm giá trị P, I, D tối ưu.
Bước 4: Cài Đặt Alarm
- ALH (Alarm High): Cảnh báo khi nhiệt độ > setpoint + ALH (ví dụ: SV=37°C, ALH=5°C → alarm ở 42°C)
- ALL (Alarm Low): Cảnh báo khi nhiệt độ < setpoint - ALL

So Sánh PD Series Với Các Hãng Khác
| Tiêu chí | PD Series | Memmert WNB | Huber |
|---|---|---|---|
| Độ chính xác | ±0.3°C | ±0.1°C | ±0.05°C |
| Điều khiển | PID số đơn giản | PID cao cấp + giao diện | PID + PC control |
| Phù hợp | Trường học, lab nhỏ | Lab trung bình | Lab cao cấp, GMP |
| Linh kiện thay thế | Dễ tìm, giá rẻ | Phải đặt từ Đức | Phải đặt từ Đức |
| Chi phí sửa chữa | Thấp | Trung bình | Cao |
Quy Trình Sửa Chữa Của SETCOM
Bước 1: Chẩn Đoán Lỗi PID
SETCOM kiểm tra:
- Màn hình LED có hiển thị không? Mã lỗi gì?
- Tham số PID có đúng không? (P, I, D, loại sensor)
- Output PID có tín hiệu không? (Đo bằng multimeter)
- Sensor nhiệt độ có chính xác không? (So với chuẩn)

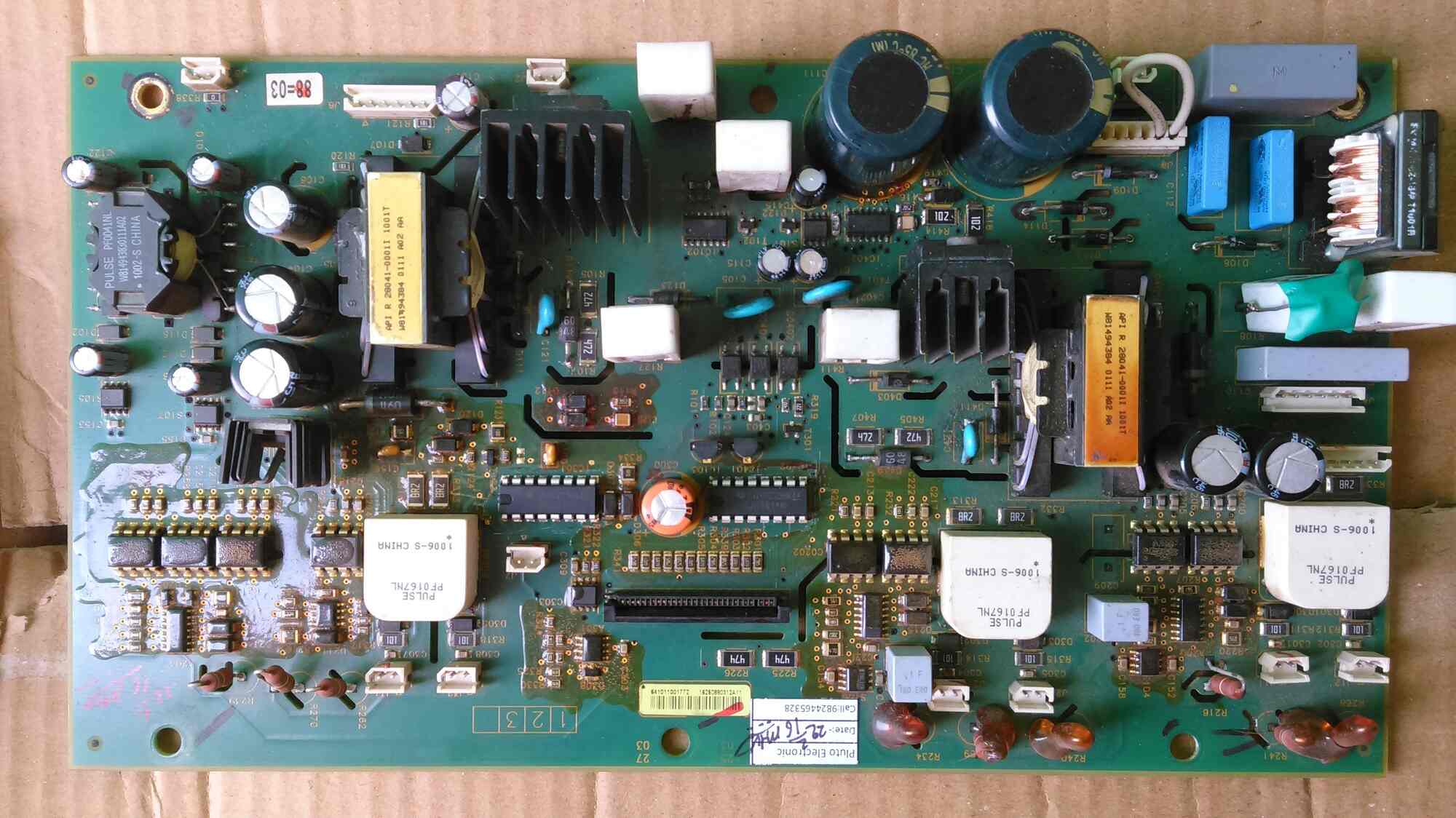

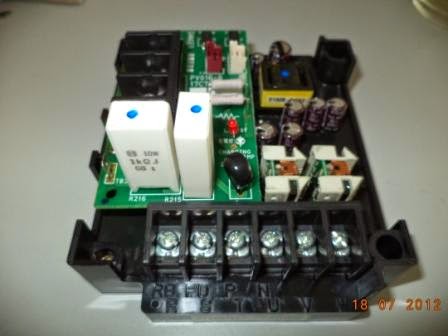

Bước 2: Thay Thế Module PID (Nếu Cần)
PID controller hỏng thường phải thay toàn bộ module. SETCOM cung cấp:
- PID OEM tương thích: RKC, Autonics, Omron (giá hợp lý hơn chính hãng)
- Lập trình lại tham số: Cài đặt P, I, D, loại sensor, alarm theo yêu cầu
- Test hoạt động: Chạy thử 3 điểm nhiệt độ (25°C, 37°C, 60°C)

Bước 3: Thay Cảm Biến Nhiệt Độ
Nếu sensor drift hoặc hỏng:
- Xác định loại sensor: PT100 (3-wire, 4-wire) hoặc K-type thermocouple
- Thay sensor tương đương: Class A (±0.15°C) hoặc Class B (±0.3°C)
- Hiệu chuẩn sau khi thay: So với thermometer chuẩn, offset nếu cần
Bước 4: Thay SSR Heater
SSR hỏng phải thay mới:
- Thông số SSR: 25-40A, 220VAC, input 3-32VDC
- Thương hiệu: Fotek, Omron, Carlo Gavazzi
- Lắp đặt: Gắn trên heatsink, bôi keo tản nhiệt
Bảo Dưỡng Bể PD Series A12E
Bảo Dưỡng Hàng Tuần
- Kiểm tra mức nước, bổ sung nước cất
- Vệ sinh buồng inox, lau khô
- Kiểm tra nhiệt độ hiển thị so với thermometer
Bảo Dưỡng Hàng Tháng
- Xả nước, thay nước cất mới
- Vệ sinh heater bằng giấm loãng
- Kiểm tra dây điện, đầu nối cảm biến
- Test alarm: Cài setpoint thấp, kiểm tra cảnh báo
Bảo Dưỡng Hàng Năm
- Hiệu chuẩn toàn bộ (3 điểm nhiệt độ)
- Kiểm tra và cài đặt lại tham số PID nếu cần
- Thay cảm biến nếu drift > 0.5°C
- Vệ sinh sâu khoang điều khiển

Ứng Dụng Của Bể PD Series
- Trường học, đại học: Thực hành sinh học, hóa học cơ bản
- Lab vừa và nhỏ: Ủ mẫu vi sinh, rã đông enzyme
- Kiểm nghiệm thực phẩm: Test vi sinh vật ở 37°C
- Y tế: Ổn nhiệt dung dịch trước sử dụng
- Công nghiệp: Kiểm tra chất lượng sản phẩm
Tại Sao Chọn SETCOM?
- Chuyên môn PID controller: Am hiểu sâu về điều khiển nhiệt độ số
- Linh kiện đa dạng: PID module, SSR, sensor… sẵn có
- Sửa nhanh: 2-4 giờ cho lỗi thông thường
- Hỗ trợ cài đặt: Tư vấn tham số PID tối ưu
- Bảo hành: 3-6 tháng tuỳ linh kiện

Liên Hệ SETCOM
CÔNG TY TNHH SETCOM
📱 Hotline/Zalo: 0913 425 986
✉️ Email: info@setcom.com.vn
🏢 Văn phòng Hà Nội: B50-07 Khu Đô Thị Gleximco, Lê Trọng Tấn, Hà Đông, Hà Nội
🏢 Văn phòng Bắc Ninh: Yên Lãng, Từ Sơn, Bắc Ninh
Câu Hỏi Thường Gặp
1. PID controller bị lỗi có sửa được không?
Tuỳ lỗi. Nếu chỉ lỗi phần mềm (tham số sai), SETCOM sẽ reset và cài lại. Nếu phần cứng (LED, IC hỏng), phải thay module mới.
2. Thay PID controller có mất tham số cũ không?
Có, phải cài lại tham số P, I, D. SETCOM sẽ chạy Auto-tuning hoặc cài thủ công dựa trên kinh nghiệm.
3. PD Series có hiệu chuẩn được không?
Có, SETCOM hiệu chuẩn 3 điểm (25°C, 37°C, 60°C), cấp biên bản test. Không có certificate NIST như dòng cao cấp.
4. Chi phí sửa chữa PD Series so với Memmert?
Rẻ hơn 30-50% do linh kiện dễ tìm, không cần đặt từ Đức.
5. Bể PD Series có tuần hoàn nước không?
Model A12E thường không có bơm tuần hoàn. Nếu cần tuần hoàn, phải chọn model khác hoặc độ lại.
