Sửa chữa Bể ổn nhiệt Jeiotech BW-10B

Sửa Chữa Bể Ổn Nhiệt Jeiotech BW-10B – Bể Gia Nhiệt/Làm Lạnh

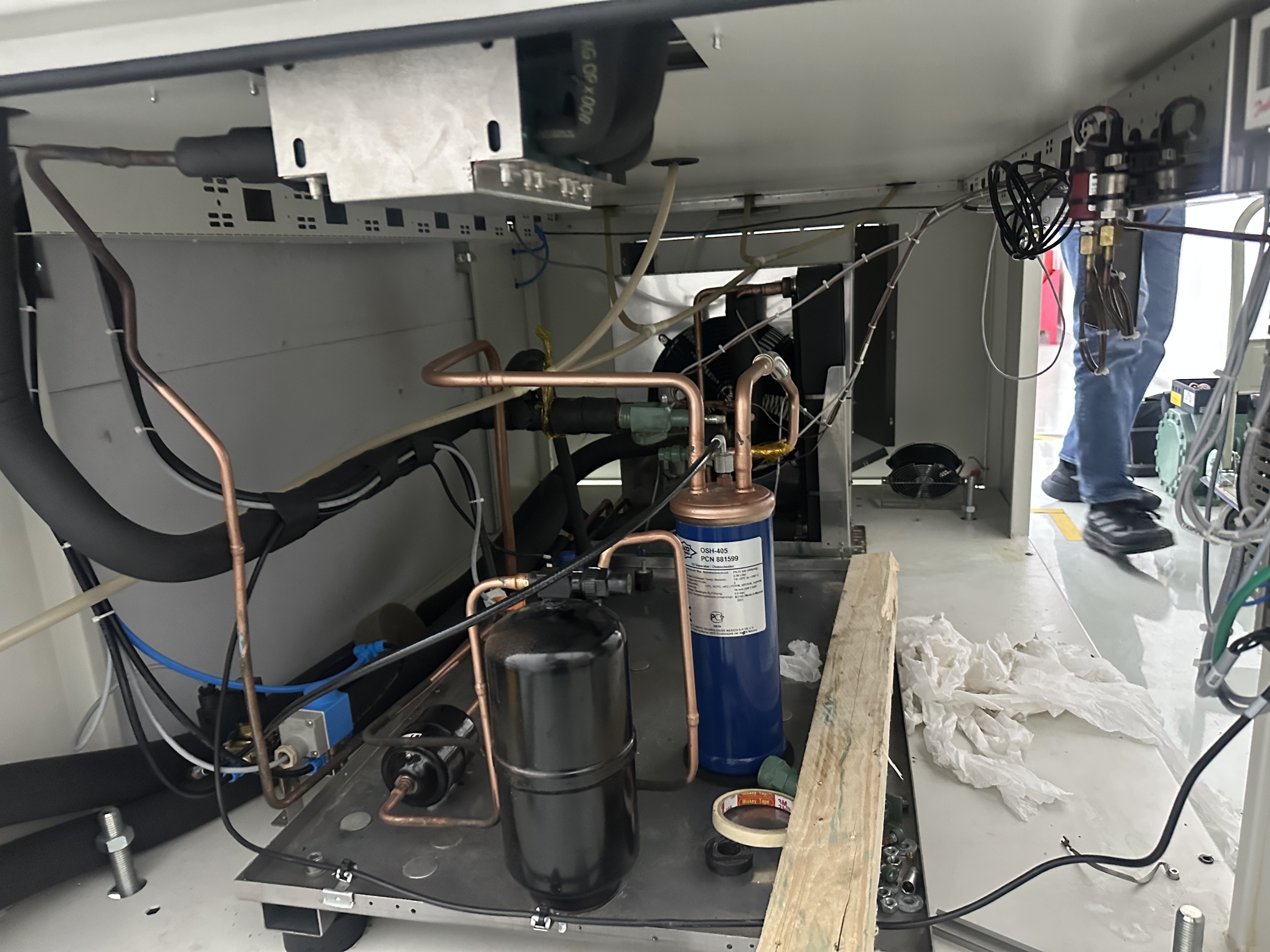

Bể ổn nhiệt Jeiotech BW-10B là dòng water bath có khả năng làm lạnh (heating/cooling water bath), trang bị hệ thống refrigeration để đạt nhiệt độ thấp hơn môi trường. Khác với water bath thường chỉ đun nóng, Jeiotech BW-10B có thể làm lạnh xuống -10°C nhờ compressor và gas lạnh R134a.

SETCOM chuyên sửa chữa bể ổn nhiệt Jeiotech BW-10B và các dòng tương tự có hệ thống làm lạnh (refrigerated water bath). Chúng tôi xử lý mọi lỗi: compressor không chạy, gas lạnh rò rỉ, không đạt nhiệt độ thấp, heater hoặc cooler hỏng. Với kinh nghiệm điện lạnh chuyên sâu, SETCOM đảm bảo bể hoạt động ổn định ở cả dải nhiệt âm và dương.

📞 Hotline/Zalo: 0913 425 986
✉️ Email: info@setcom.com.vn

Thông Số Kỹ Thuật Jeiotech BW-10B

Thông số	Giá trị
Model	Jeiotech BW-10B
Dung tích	10 lít
Dải nhiệt độ	-10°C đến 100°C (làm lạnh + gia nhiệt)
Độ chính xác	±0.2°C
Độ đồng đều	±0.5°C
Công suất heater	700W
Công suất làm lạnh	150W (compressor R134a)
Điều khiển	PID số với màn hình LCD
Cảm biến	PT100 (đo nhiệt độ nước)
Bơm tuần hoàn	Có (10L/min)
Vật liệu buồng	Inox 304
Điện áp	220V, 50/60Hz

Nguyên Lý Hoạt Động Bể Làm Lạnh/Gia Nhiệt

Jeiotech BW-10B hoạt động theo 2 chế độ:

• Chế độ làm lạnh: Compressor chạy, gas R134a qua dàn lạnh (coil ngâm trong nước) → hấp thụ nhiệt → nước lạnh dần
• Chế độ gia nhiệt: Heater 700W hoạt động, compressor tắt → nước nóng lên
• Chế độ hỗn hợp: Ở nhiệt độ gần môi trường (15-25°C), cả heater và compressor có thể hoạt động xen kẽ để duy trì chính xác

Bơm tuần hoàn chạy liên tục để đảm bảo nhiệt độ đồng đều.

Các Lỗi Thường Gặp Trên Jeiotech BW-10B

Lỗi 1: Compressor Không Chạy (Không Làm Lạnh)

Triệu chứng: Đặt setpoint -5°C nhưng nhiệt độ không giảm, compressor không nghe thấy tiếng chạy.

Nguyên nhân:

• Relay compressor hỏng: Không cấp điện cho compressor
• Overload protector tác động: Compressor quá tải (do gas thiếu hoặc dàn ngưng tụ bẩn) → overload ngắt bảo vệ
• Capacitor khởi động hỏng: Compressor không có đủ moment khởi động

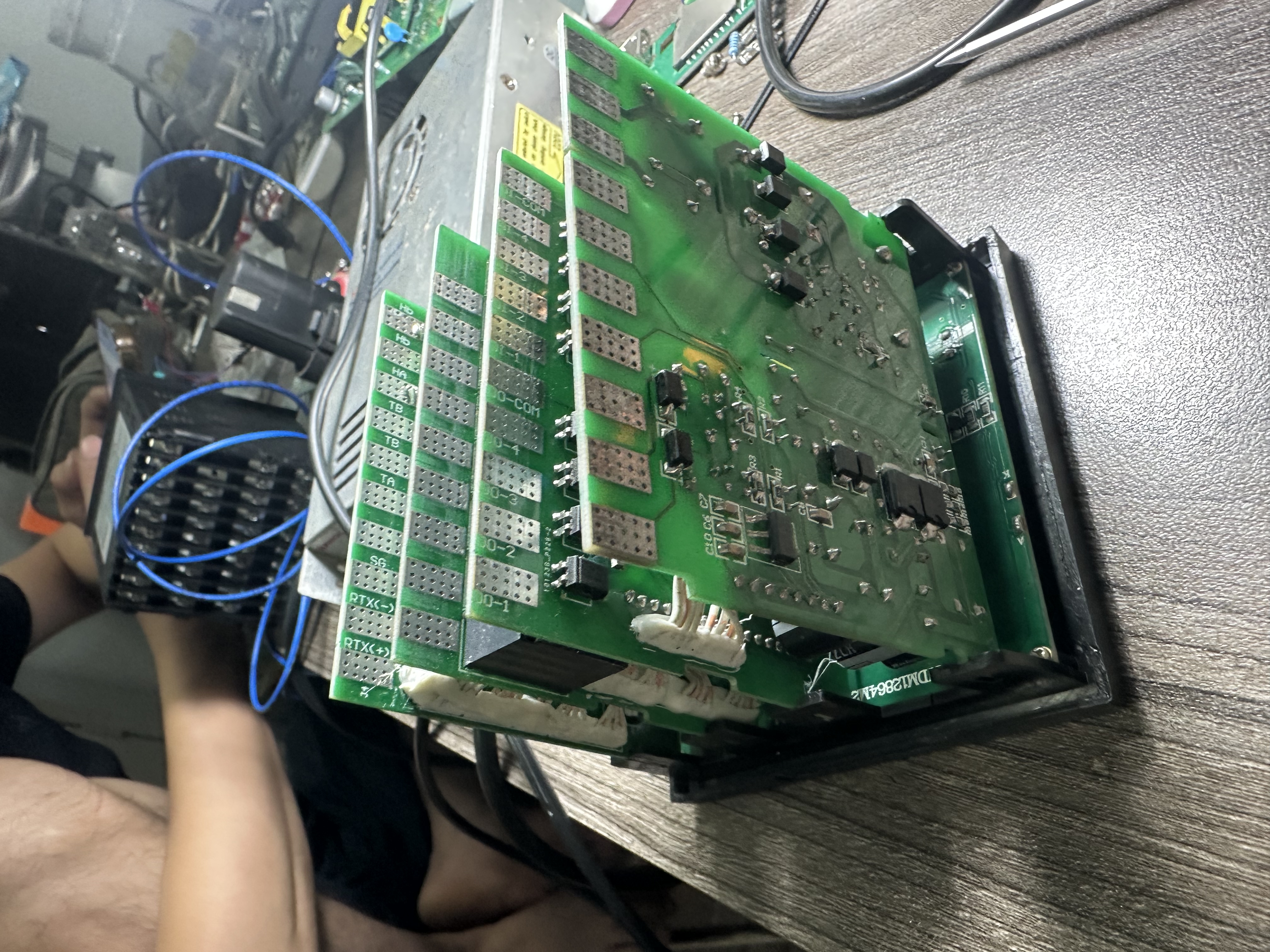

• PID controller lỗi: Không xuất tín hiệu điều khiển compressor
• Compressor cháy cuộn dây: Đo điện trở cuộn dây compressor = 0Ω hoặc ∞ → hỏng

Cách xử lý:

1. Kiểm tra nguồn điện đến compressor: Dùng multimeter đo điện áp tại terminal compressor khi PID ra lệnh chạy → phải có 220VAC
2. Kiểm tra overload protector: Nếu nóng → để nguội rồi reset. Nếu tái phát → vệ sinh dàn ngưng tụ (tản nhiệt)
3. Kiểm tra capacitor: Đo điện dung (thường 10-20µF). Nếu giảm >20% → thay
4. Kiểm tra relay compressor: Đo tiếp điểm relay khi PID ra lệnh → phải dẫn (0Ω)
5. Kiểm tra compressor: Đo điện trở cuộn dây (Run: 5-10Ω, Start: 10-20Ω). Nếu hỏng → thay compressor

Lỗi 2: Compressor Chạy Nhưng Không Lạnh

Triệu chứng: Compressor chạy (nghe tiếng ồn), nhưng nhiệt độ không giảm.

Nguyên nhân đặc trưng bể làm lạnh:

• Gas lạnh R134a rò rỉ hoặc thiếu: Áp suất hệ thống thấp → không làm lạnh
• Dàn lạnh bị đóng băng: Nước đóng băng bao quanh coil dàn lạnh → cách nhiệt → không trao đổi nhiệt
• Van tiết lưu (capillary tube) bị tắc: Gas không lưu thông → không làm lạnh
• Dàn ngưng tụ bẩn: Compressor nóng quá, hiệu suất giảm

Cách xử lý:

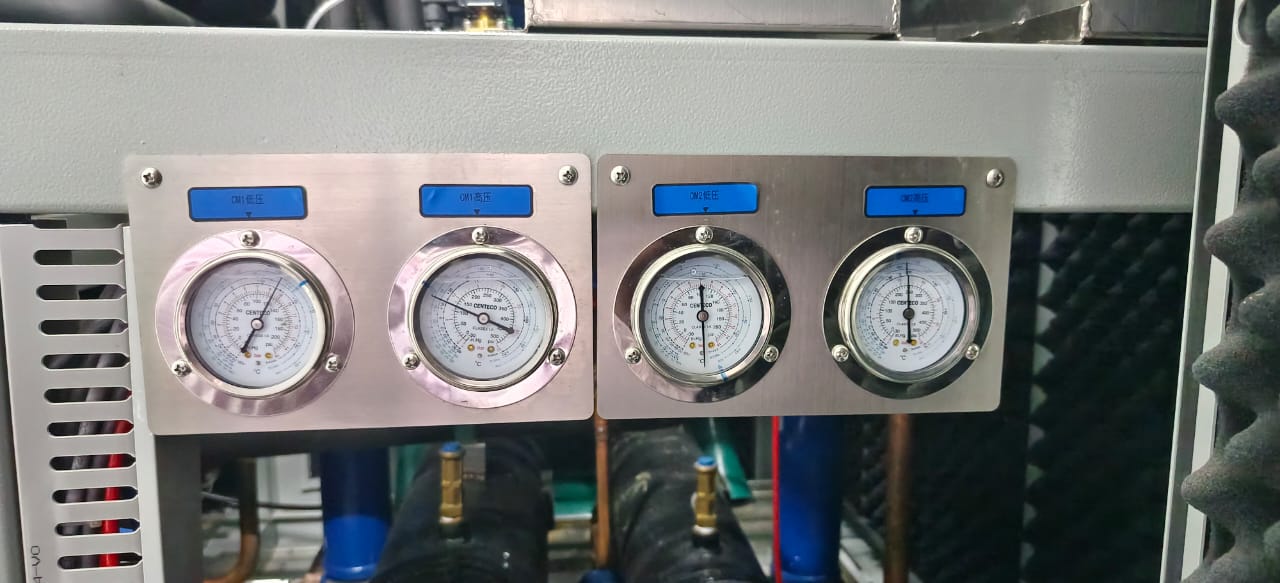

1. Kiểm tra áp suất gas: Đo áp suất hút (low side) bằng đồng hồ manifold → phải 1-3 bar. Nếu <0.5 bar → rò rỉ
2. Tìm điểm rò: Phun xà phòng lên các mối hàn, valve → bọt khí = rò
3. Hàn kín điểm rò, hút chân không, nạp gas R134a đúng lượng (thường 100-200g cho bể 10L)
4. Nếu dàn lạnh đóng băng: Kiểm tra chế độ defrost (rã băng). Jeiotech thường defrost tự động bằng cách tắt compressor định kỳ
5. Vệ sinh dàn ngưng tụ bằng bàn chải, thổi khí nén

Lỗi 3: Không Đạt Nhiệt Độ Thấp (Chỉ Xuống Đến 5°C)

Triệu chứng: Đặt -10°C nhưng chỉ xuống được 5°C rồi dừng.

Nguyên nhân:

• Công suất làm lạnh không đủ: Compressor yếu, hoặc gas thiếu một chút (không rò hoàn toàn)
• Cách nhiệt bể kém: Buồng chứa không được cách nhiệt tốt → nhiệt từ môi trường lọt vào
• Heater rò điện: Heater vẫn chạy nhẹ (do relay/SSR dính) → làm ấm nước ngược lại
• Nhiệt độ môi trường quá cao: Ở >35°C, khả năng làm lạnh giảm đáng kể

Cách xử lý:

1. Đo áp suất gas: Nếu low side 1.5-2 bar → hơi thiếu → nạp thêm 20-50g
2. Kiểm tra heater: Tắt nguồn heater (ngắt relay), chỉ chạy compressor → nếu lạnh được → heater bị rò điện
3. Kiểm tra cách nhiệt: Sờ tay vào vỏ ngoài bể → nếu lạnh → cách nhiệt kém → bọc thêm foam
4. Đặt bể ở phòng mát (20-25°C) để tăng hiệu suất làm lạnh

Lỗi 4: Compressor Chạy Liên Tục (Không Tắt)

Triệu chứng: Compressor chạy suốt ngày đêm, không ngắt.

Nguyên nhân:

• Nhiệt độ setpoint quá thấp mà công suất không đủ → PID ra lệnh chạy liên tục
• Cảm biến nhiệt độ đọc sai (đọc cao hơn thực tế) → PID tưởng chưa đạt → tiếp tục làm lạnh
• PID controller lỗi (output compressor bị dính HIGH)

Cách xử lý:

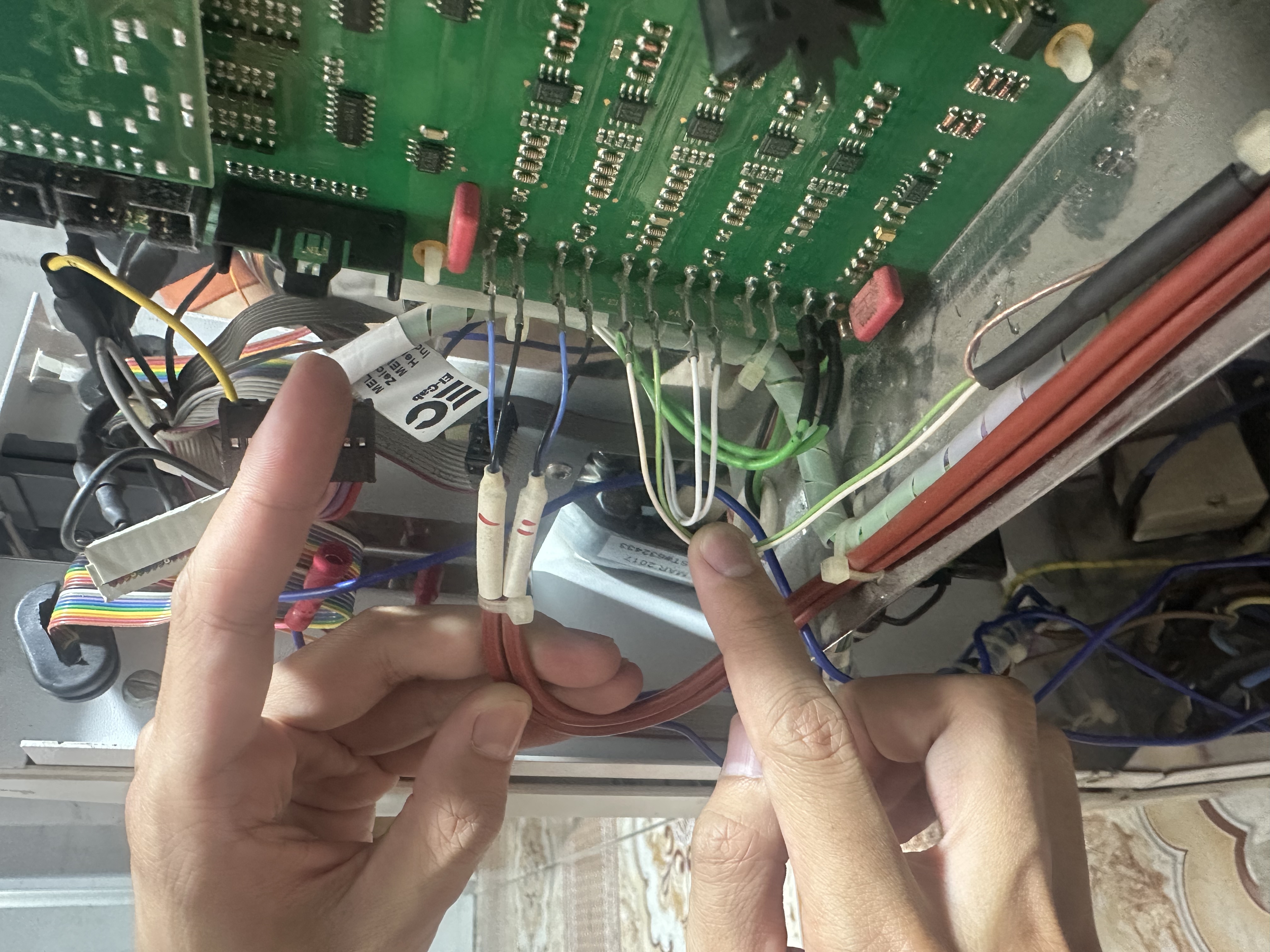

1. Kiểm tra cảm biến: Đo nhiệt độ thực tế bằng thermometer → so với hiển thị PID
2. Nếu sai số >1°C → cảm biến drift → thay hoặc hiệu chuẩn
3. Nâng setpoint lên (ví dụ: từ -10°C lên -5°C) → nếu compressor ngắt → công suất không đủ
4. Kiểm tra output PID: Đo tín hiệu điều khiển compressor → phải bật/tắt theo chu kỳ, không được HIGH liên tục

Chu Trình Defrost (Rã Băng) Trên Bể Làm Lạnh

Tại Sao Cần Defrost?

Khi bể làm lạnh xuống dưới 0°C, hơi nước trong không khí sẽ đóng băng trên dàn lạnh (evaporator coil). Băng dày dần → cách nhiệt → giảm hiệu suất làm lạnh. Defrost là quá trình làm tan băng định kỳ.

Phương Pháp Defrost Trên Jeiotech BW-10B

• Defrost tự động: PID tự động tắt compressor sau mỗi 4-6 giờ chạy, heater bật nhẹ (hoặc để tự nhiên tan) trong 15-30 phút
• Defrost thủ công: Người dùng bấm nút “Defrost” trên panel → compressor tắt ngay, heater bật

Lỗi Defrost Thường Gặp

Lỗi	Nguyên nhân	Giải pháp
Defrost không hoạt động	Timer defrost hỏng hoặc PID lỗi logic	Kiểm tra timer defrost, reset PID
Defrost quá lâu	Sensor defrost (defrost termination switch) lỗi	Thay sensor defrost
Băng không tan hết	Heater defrost hỏng	Thay heater defrost

So Sánh Bể Làm Lạnh Với Bể Gia Nhiệt Thường

Tiêu chí	Bể làm lạnh (Jeiotech)	Bể gia nhiệt (Memmert/PD)
Dải nhiệt độ	-10°C đến 100°C	RT+5°C đến 100°C
Linh kiện	Heater + Compressor + Gas R134a	Chỉ có Heater
Độ phức tạp	Cao (hệ thống điện lạnh)	Đơn giản
Chi phí sửa chữa	Cao hơn (do phải nạp gas, sửa compressor)	Thấp hơn
Tiêu thụ điện	700W (heater) + 150W (compressor) = 850W	400-800W
Ứng dụng	Cần nhiệt độ thấp (enzyme, DNA, protein)	Chỉ cần gia nhiệt (vi sinh, hóa học)

Quy Trình Sửa Chữa Của SETCOM

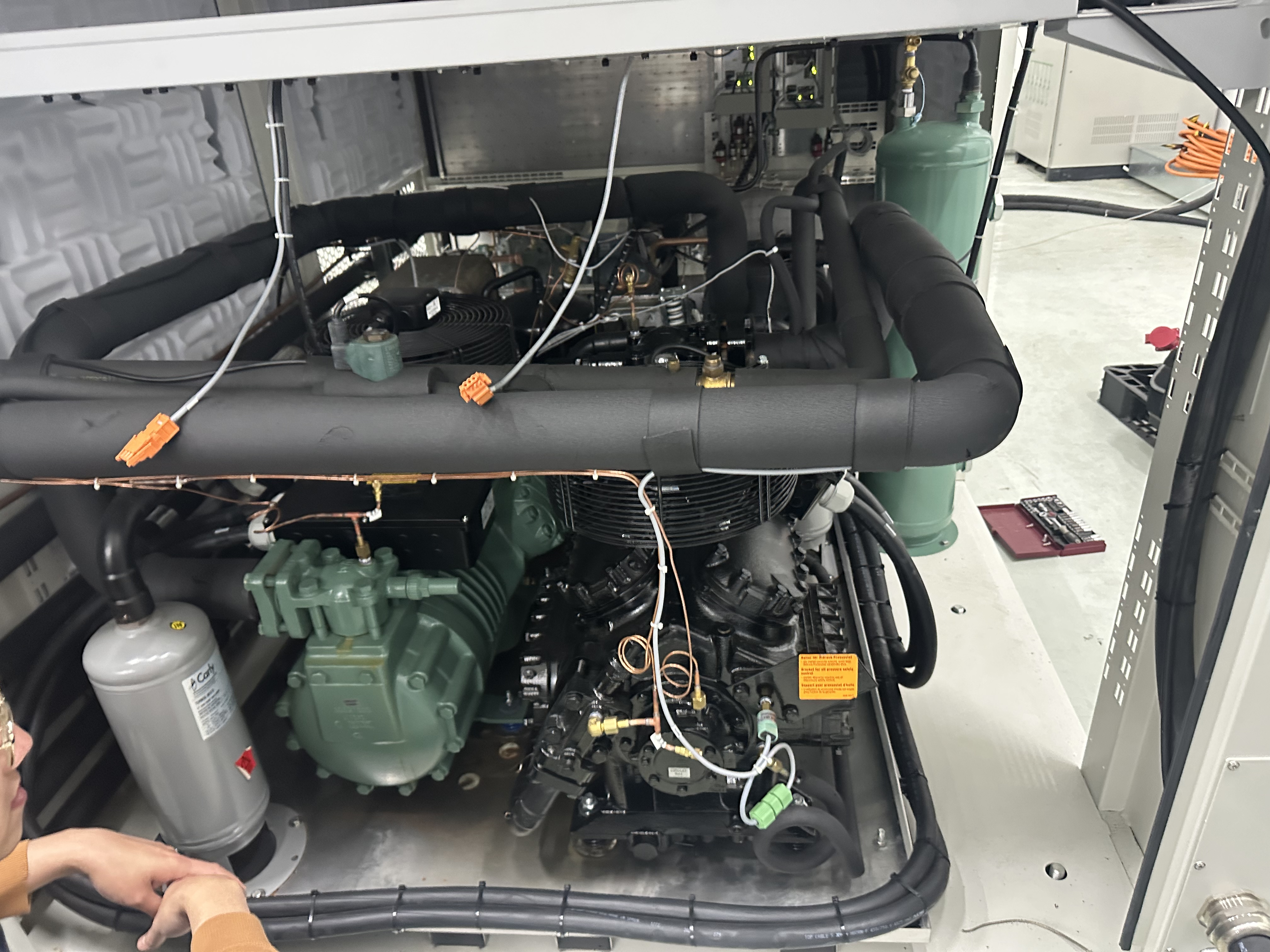

Bước 1: Chẩn Đoán Hệ Thống Làm Lạnh

SETCOM kiểm tra:

• Compressor có chạy không? (Nghe tiếng, sờ rung)
• Áp suất gas R134a (đo bằng manifold gauge)
• Dàn lạnh có đóng băng không?
• Dàn ngưng tụ có nóng không? (Nếu không nóng → compressor không hoạt động hoặc gas thiếu)

Bước 2: Sửa Chữa Điện Lạnh

Tuỳ lỗi, SETCOM thực hiện:

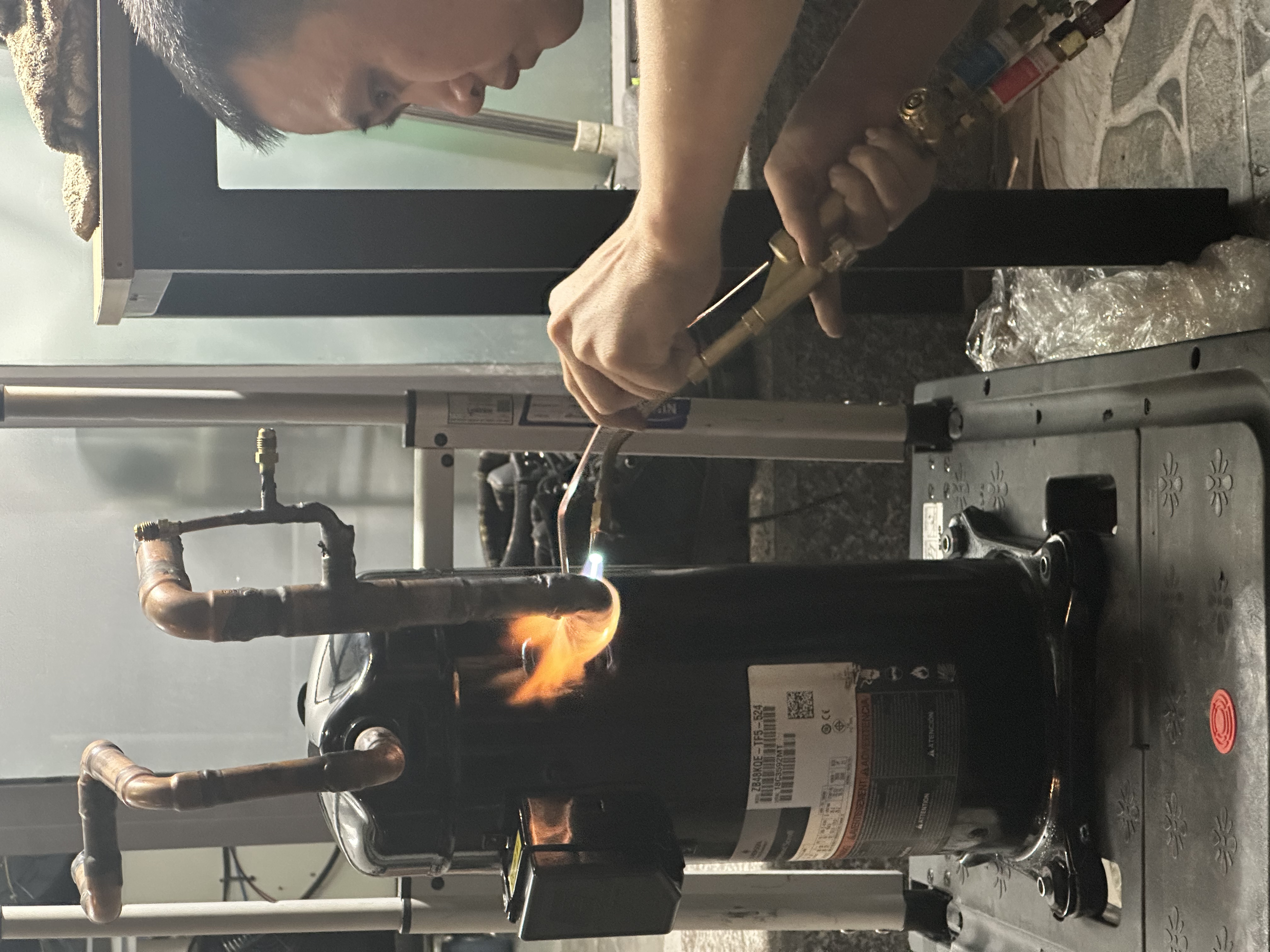

• Thay compressor: Nếu cháy cuộn dây hoặc kẹt piston
• Hàn kín rò rỉ: Dùng máy hàn gas, hàn bạc
• Nạp gas R134a: Hút chân không trước, nạp gas theo cân (100-200g)

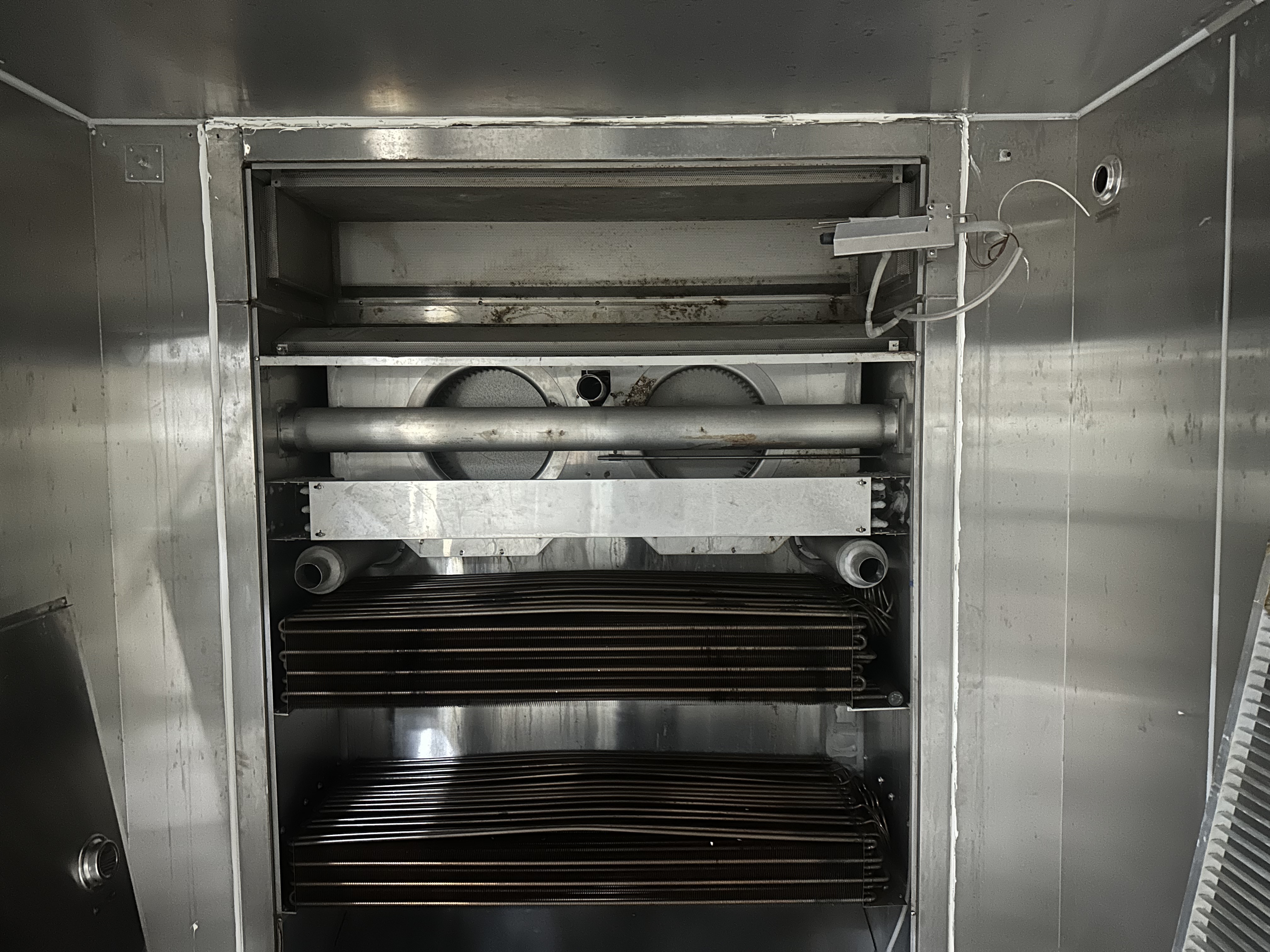

• Thay dàn lạnh: Nếu rò nhiều điểm không sửa được
• Vệ sinh dàn ngưng tụ: Thổi khí nén, bàn chải

Bước 3: Kiểm Tra Heater

Heater trên bể làm lạnh cũng quan trọng (dùng khi nhiệt độ >0°C):

1. Đo điện trở heater: Phải 50-100Ω (tuỳ công suất 700W)
2. Kiểm tra relay/SSR điều khiển heater
3. Thay heater nếu hỏng

Bước 4: Test Toàn Bộ Hệ Thống

Sau sửa, SETCOM test 3 điểm nhiệt độ:

• -5°C: Kiểm tra khả năng làm lạnh, compressor, gas
• 25°C: Kiểm tra chế độ hỗn hợp (heater + compressor)
• 60°C: Kiểm tra heater, bơm tuần hoàn

Bảo Dưỡng Bể Jeiotech BW-10B

Bảo Dưỡng Hàng Tuần

• Kiểm tra mức nước, bổ sung nước cất
• Vệ sinh buồng inox
• Kiểm tra nhiệt độ hiển thị
• Kiểm tra dàn ngưng tụ: Nếu bẩn → vệ sinh

Bảo Dưỡng Hàng Tháng

• Xả nước, thay nước cất mới
• Vệ sinh heater và coil dàn lạnh (nếu không chạy nhiệt độ âm thì dễ vệ sinh)
• Kiểm tra bơm tuần hoàn
• Chạy defrost thủ công (nếu có băng)

Bảo Dưỡng Hàng Năm

• Hiệu chuẩn cảm biến nhiệt độ
• Kiểm tra áp suất gas R134a: Nếu giảm >10% → có rò rỉ nhỏ
• Vệ sinh toàn bộ hệ thống điện lạnh
• Thay dầu compressor (nếu có khuyến nghị từ nhà sản xuất)

Ứng Dụng Của Bể Làm Lạnh Jeiotech BW-10B

• Phòng lab sinh học phân tử: Bảo quản enzyme, DNA ở 4°C
• Phòng lab hóa sinh: Test phản ứng ở nhiệt độ thấp
• Nghiên cứu protein: Ổn nhiệt mẫu protein ở 4-15°C
• Y tế: Bảo quản thuốc, vaccine cần nhiệt độ thấp
• Công nghiệp thực phẩm: Test vi sinh ở nhiệt độ lạnh

Tại Sao Chọn SETCOM?

• Chuyên môn điện lạnh: Kinh nghiệm >10 năm sửa chữa hệ thống làm lạnh
• Thiết bị chuyên dụng: Manifold gauge, cân nạp gas, máy hút chân không
• Gas R134a chính hãng: Đảm bảo hiệu suất làm lạnh
• Sửa nhanh: 1-2 ngày cho lỗi compressor, gas
• Bảo hành: 3-6 tháng tuỳ linh kiện

Liên Hệ SETCOM

Câu Hỏi Thường Gặp

1. Bể làm lạnh có tốn điện không?

Có tốn hơn bể gia nhiệt thường do compressor chạy liên tục. Tiêu thụ khoảng 850W (700W heater + 150W compressor).

2. Gas R134a có độc hại không?

R134a không độc, không cháy, an toàn cho sức khỏe. Nhưng rò rỉ nhiều sẽ làm giảm oxy trong phòng kín → cần thông gió.

3. Bao lâu thì phải nạp lại gas?

Nếu hệ thống kín tốt, gas có thể dùng 5-10 năm. Nếu rò rỉ nhỏ, 1-2 năm phải nạp lại.

4. Có thể tự sửa bể làm lạnh không?

Không nên. Sửa hệ thống làm lạnh cần thiết bị chuyên dụng (manifold, máy hút chân không, cân gas) và kiến thức điện lạnh.

5. Bể Jeiotech so với Huber như thế nào?

Jeiotech giá rẻ hơn, đủ dùng cho lab nhỏ. Huber cao cấp hơn (độ chính xác ±0.02°C, điều khiển PC), phù hợp GMP.
